Q245R P265GH nồi hơi nước

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xPhạm vi ứng dụng | Công nghiệp | Nhiệt độ thiết kế | 300℃ |
---|---|---|---|
Ứng dụng | Hệ thống Lò hơi và Hệ thống Công nghiệp | Áp lực | Áp suất cao/thấp |
Màu sắc | Tùy chỉnh | Loại | Lưu thông tự nhiên/Một lần thông qua |
Làm nổi bật | Q245R Thùng hơi nồi,P265GH Thùng hơi nồi hơi,Q245R thùng nước nồi hơi |
Thùng hơi nước nồi hơi được thiết kế cho nhiệt độ bão hòa ở áp suất định số
Mô tả

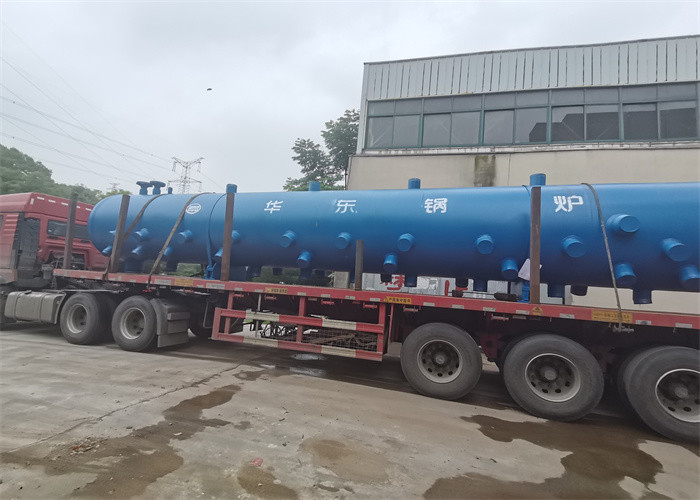

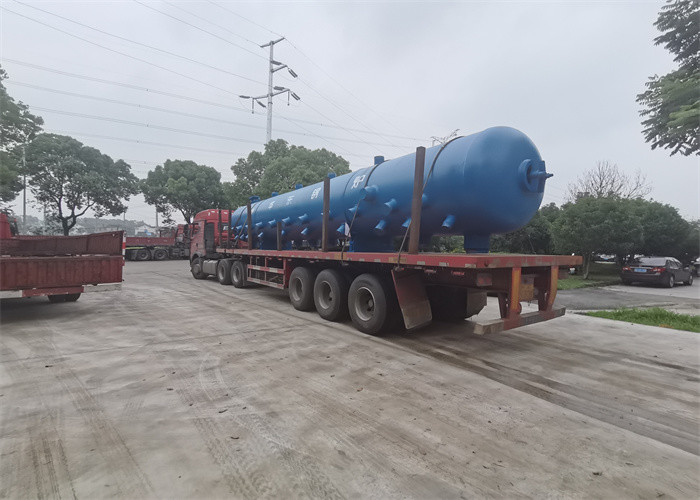

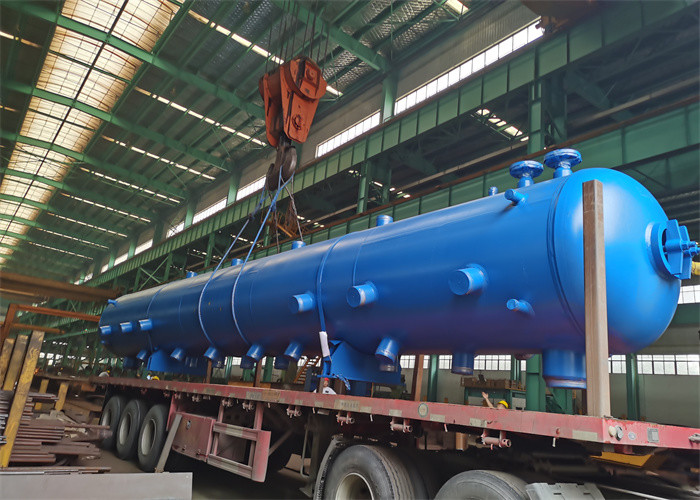

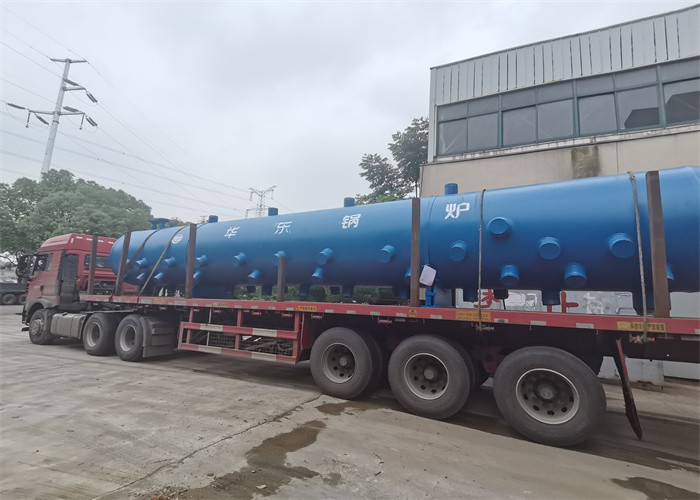

Trong nồi hơi ống nước, trống trên (nồi hơi nồi) cung cấp cho việc tách hơi nước khỏi nước.Nó cũng cung cấp dung lượng giữ chất lỏng (thường là 10 đến 60 giây) để cho phép phản ứng năng động với các thay đổi tải mà không mất chất lỏng trong ống downcomer và riser. Kích thước của trống hơi nước được xác định bởi khối lượng cần thiết cho một tách sạch giữa hơi nước và nước để sản xuất một hơi nước bão hòa khô, nó cũng cung cấp một lượng đầy đủ lưu trữ hơi nước.Cỗ trống hơi nước cũng được gọi là trống trên.
Tên sản phẩm | Thùng nước hơi nồi (Điện tách nước hơi) |
Khu vực áp dụng | Máy nồi hơi lưu thông tự nhiên |
Vật liệu tấm vỏ trống |
- Thép carbon: Q245R, P265GH, SA516-Gr.60/65/70 - Thép hợp kim: Q345R, Q375R, 15CrMoR, 12Cr1MoVR, P355GH, DIWA353 |
Vật liệu đầu trống | Tương tự như Shell. |
Vật liệu ống vòi | Theo thiết kế |
Tiêu chuẩn | Trung Quốc GB, ASME, EN |
Nhập hạng nhà sản xuất | Trung Quốc A Grade, ABS Certified, TUV Certified |
Nhiệt độ hoạt động | Nhiệt độ bão hòa ở áp suất định số |
Áp lực làm việc | 1.6 MPa ~ 22.5 MPa |
Độ dày tấm vỏ (Trọng tường dày) |
≤ 150 mm |
Chiều kính trống | ≤3200 mm |
Chiều dài trống | ≤ 25.000 mm |
Phối hàn |
- Shell: SMAW, SAW - ống vòi: GTAW (TIG), SMAW |
Phương pháp NDT hàn |
- Vòng dọc vỏ: 100% RT, 100% UT - Vòng tròn vỏ: 100% RT, 15% UT - Khớp góc ống vòi: 100% UT, 100% MT |
1Hoạt động hoàn toàn tự động, an toàn và đáng tin cậy, với một loạt các thiết bị điều khiển nồi hơi và bảo vệ, áp suất hơi nước, áp suất nước và đốt cháy tất cả với các hệ thống điều khiển tự động.nồi hơi nước nóng cũng được trang bị điều khiển quy trình và kiểm soát nhiệt độ và thời gian.
2- Dễ sử dụng và bảo trì, tiết kiệm lao động.
3. Được trang bị bơm thương hiệu nhập khẩu, nhiên liệu hoàn toàn đốt cháy và bảo tồn năng lượng, bảo vệ môi trường.
4. Phòng nồi hơi toàn bộ đốt kín, không có khí thải, đẹp và sạch sẽ.
5Cấu trúc nhỏ gọn, dễ cài đặt.
Các đầu nồi hơi có đầu tường nước, đầu máy siêu nóng, đầu máy tiết kiệm và vân vân, nó đóng vai trò là thu thập, hỗn hợp, tái phân phối môi trường làm việc, như cấu trúc,Nó có thể được phân loại là loại nắp cuối (nắp cuối) và loại cổ xuống.
Đầu máy bao gồm thân máy (đường ống thép không may đường kính lớn), nắp cuối (bộ), khớp ống, lỗ tay, ổ cắm nhiệt kế v.v.Và kiểm tra hàn được tiến hành nghiêm ngặt như quá trình hàn để đảm bảo 100% sản phẩm đủ điều kiện.
Tròm là một bình áp suất hình trụ được sử dụng để tách nước hơi và tinh chế hơi trong nồi hơi ống nước để tạo thành mạch lưu thông nước và lưu trữ nước nồi hơi.Chức năng chính của nó là nhận nước từ máy tiết kiệm, tách hơi nước và nước, cung cấp nước cho mạch lưu thông và cung cấp hơi bão hòa cho siêu sưởi.có một lượng nhiệt và môi trường lưu trữ hoạt động nhất địnhNó có thể làm chậm tốc độ thay đổi áp suất hơi nước khi điều kiện làm việc thay đổi, và đóng một vai trò đệm nhất định khi nước cung cấp và tải không được phối hợp trong một thời gian ngắn.Đàn trống được trang bị các thiết bị nội bộ để tách nước hơi, làm sạch hơi nước, liều lượng trong nồi hơi và thổi liên tục để đảm bảo chất lượng hơi nước, như được hiển thị trong hình.
trống là khối lượng lớn nhất và đắt tiền dày tường áp suất mang phần trong nồi hơi.nhưng cũng tạo ra căng thẳng nhiệt do biến đổi điều kiện hoạt động và biến động nhiệt độ tườngDo đó, điều kiện làm việc kém và cần phải giám sát hiệu quả điều kiện hoạt động.
Chi tiết phân tách hơi nước
Phân tách hơi nước ban đầuloại bỏ gần như tất cả hơi nước khỏi nước để có rất ít hơi nước được lưu thông từ đáy trống đến các ống sưởi ấm thông qua kết nối đầu ra (downcomer).
Khi tách thứ cấp, hơi nước được đi qua một giai đoạn thứ cấp của các bộ tách hoặc các yếu tố lọc (thường là các tấm song song lồi nằm cách nhau gần nhau) để loại bỏ giọt nước cuối cùng.Sau đó hơi nước được thải ra qua các cảng khác nhau.
Tên sản phẩm | |
Công suất hơi nước | 6-30 tấn hơi nước mỗi giờ |
Năng lượng nồi hơi | 30-1300hp |
Áp lực làm việc | 1.25Mpa. 1.6Mpa, 2.5Mpa |
Nhiệt độ hơi nước | 193°C, 204°C, 226°C |
Hiệu quả nhiệt | 95% |
Kiểm soát hoạt động | Điều khiển PLC thông minh |
Các thông số kỹ thuật
ItemModel | Máy nồi hơi khí đốt tự nhiên | |||||||||
Công suất hơi nước (tăng/giờ) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
Áp suất hơi nước định số MPa | 1.25/1.6/2.5 | |||||||||
Nhiệt độ hơi nước định danh °C | 194/203/225/400 | |||||||||
Hiệu quả thiết kế % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
Nhiệt độ nước thức ăn °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
Dầu có sẵn | dầu diesel / dầu nặng / khí tự nhiên / LPG | |||||||||
Tiêu thụ nhiên liệu | Diesel kg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
Khí tự nhiên Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
Kích thước tổng thể | Chiều dài m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
Chiều rộng m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
Chiều cao m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 |
Khả năng thiết kế và sản xuất
1Hai dây chuyền sản xuất dây chuyền tự động
2. Hot uốn cong đến bán kính uốn cong tối thiểu 0.6D
3. Lớp ống cong thành màng, với máy cong bảng theo chiều ngang và dọc
4. Sản xuất tấm cho các lò hơi nhà máy điện lên đến 1000 MW
5. Sản xuất máy tách khí đốt CFB
6Sản xuất tiêu chuẩn tiêu đề theo tiêu chuẩn Trung Quốc (GB), tiêu chuẩn Mỹ (ASME) hoặc tiêu chuẩn EU (EN)
7Một loạt các thiết bị xử lý nhiệt bao gồm 10 lò, cung cấp bình thường hóa và làm nóng
