Tiêu chuẩn ASME

Nguồn gốc Trương Gia Cảng Trung Quốc
Hàng hiệu SANCO
Chứng nhận ISO9001 , ASME, TUV,EN
Số mô hình nồi hơi vây ống
Số lượng đặt hàng tối thiểu 1 bộ
Giá bán Có thể đàm phán
chi tiết đóng gói Khung sắt Đóng gói tiêu chuẩn ASME
Thời gian giao hàng 30
Điều khoản thanh toán L/C, T/T, Western Union
Khả năng cung cấp 1500 tấn / Tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Dầu Than/Khí/Dầu, Nước nóng Loại hàn tần số cao
Phạm vi ứng dụng Nhà máy điện Thông số kỹ thuật Kiểm tra ASME
Điều tra Kiểm tra ASME Kích thước của ống 38.1*3.2
Nhiên liệu nồi hơi Than/Khí đốt/Đốt than/Nhiệt nước Từ khóa Từ khóa
Từ khóa Bức tường màng nồi hơi Vật liệu thép cacbon/thép không gỉ
Sử dụng Nhà máy điện/Lò hơi CFB
Làm nổi bật

Tinh ống bếp Titan

,

Thay đổi ống bếp

,

Thay ống nồi hơi có sợi dây

Để lại lời nhắn
Mô tả sản phẩm

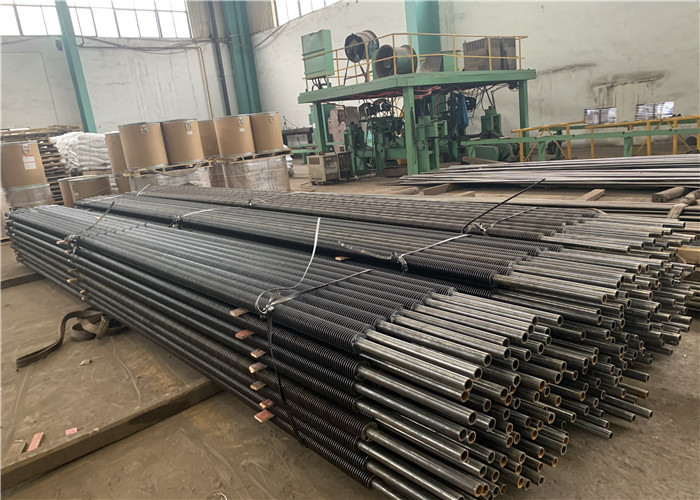

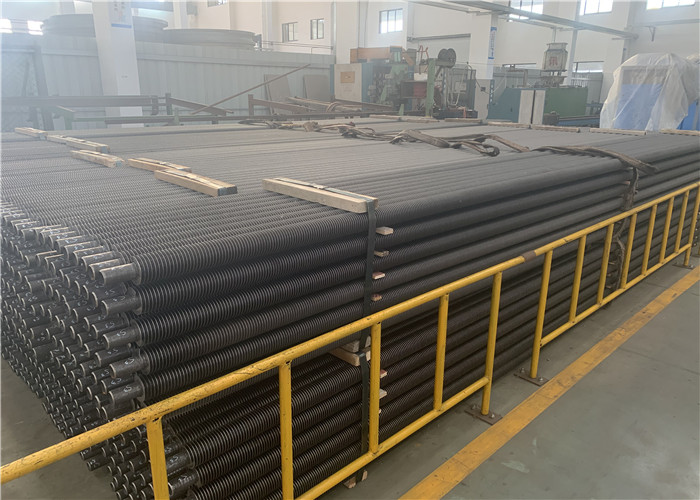

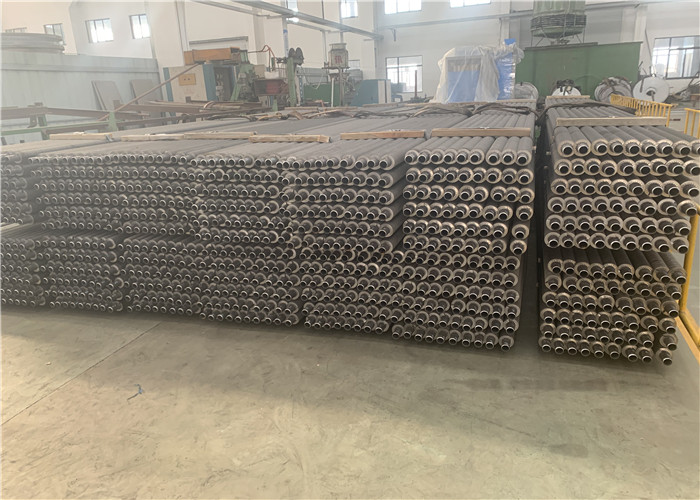

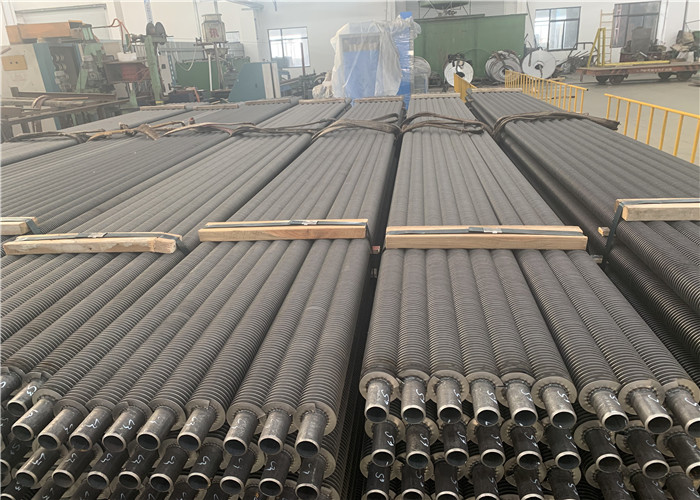

Vòng xoắn ốc xoắn sợi ống cho máy tiết kiệm nồi hơi Tiêu chuẩn ASME





Mô tả sản phẩm

1. Finned Tube Heat Exchangers bao gồm một lớp vỏ và bộ ống có vây.

2.Fins được sử dụng để tăng diện tích bề mặt hiệu quả của ống trao đổi nhiệt.

3Các ống được sử dụng khi hệ số chuyển nhiệt bên ngoài ống thấp hơn đáng kể so với bên trong; ví dụ như chuyển nhiệt từ chất lỏng sang khí, hơi nước sang khí,chẳng hạn như bộ trao đổi nhiệt từ hơi nước sang không khí, trao đổi nhiệt chất lỏng với không khí, khi một bề mặt mở rộng chỉ cần ở một bên của chất lỏng hoặc khi áp suất hoạt động cần được giữ ở một bên của chất lỏng.



Các thông số kỹ thuật

Trung bình Không khí, khí khói, dầu nhiệt, nước, nước muối, chất làm mát, v.v.
Nhiệt độ trao đổi nhiệt tiêu chuẩn đến 560 ° C bởi các vật liệu đặc biệt có thể cao hơn
Vật liệu ống Thép carbon, thép không gỉ, hợp kim hoặc vật liệu đặc biệt
Vật liệu xương sườn Thép carbon, thép không gỉ, kim loại không sắt, hợp kim hoặc vật liệu đặc biệt
Bảo hiểm nhiệt & Điều trị bề mặt theo thông số kỹ thuật của khách hàng



Đặc điểm



1. Cơ thể thiết bị có thể được thiết kế thành nhiều mô-đun để đảm bảo hoạt động lâu dài và ổn định;

2. Cấu trúc nhỏ gọn có thể mở rộng khu vực trao đổi nhiệt để thêm khu vực truyền nhiệt và giảm rò rỉ

3. Cải thiện hiệu quả chuyển nhiệt

4- Phân bố cấu trúc: theo đường thẳng hoặc sắp xếp theo giai đoạn



Chi tiết

1Các sản phẩm của chúng tôi có thể được sửa đổi theo nhu cầu của khách hàng và tình hình.

2.chúng tôi thiết kế và sản xuất các ống H-fin an toàn, đáng tin cậy và hiệu quả.HD BOILER cũng đã hoàn thành các hệ thống đảm bảo chất lượng sản phẩm độc lập.

3Sản xuất ống H-fin có hiệu quả truyền nhiệt cao, chúng có khả năng chống khí khói và được thiết kế cho không gian nhỏ.



Kiểm soát chất lượng



1 Báo cáo kiểm tra va chạm và tính toán độ bền với thông tin về vật liệu được áp dụng.
2 Báo cáo 100% NDT ((kiểm tra không phá hủy) của tấm thép, ống và điện cực.
3 Báo cáo kiểm tra tia X, tia γ và chất thâm nhập lỏng (đá hàn): để đảm bảo chất lượng của toàn bộ nồi hơi.
4 Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn.



https://www.maoyt.com/test/boilerfabrication.com/photo/pl37132539-remark.jpg



Giới thiệu công ty


Được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co.,Ltd. (được giao dịch dưới tên HD Boiler), sản xuất nhà máy điện; công nghiệp; nhiệt thải; đốt chất thải; sinh khối;Máy vận chuyển nhiệt hữu cơ và nồi hơi điệnCùng với một loạt các bề mặt sưởi ấm toàn diện, HD Boiler mang đến cho thị trường một dịch vụ độc đáo bao gồm thiết kế nồi hơi, chế tạo, lắp đặt,bảo trì và thay thế các bộ phận áp suất nồi hơi.





Loại xoắn ốc loại vây hàn ống trao đổi nhiệt cho nồi hơi Economizer thép hợp kim

Loại xoắn ốc Pin hàn ống trao đổi nhiệt cho nồi hơi Economizer Tiêu chuẩn ASME



Lời giới thiệu



1. Economiser thực hiện một chức năng quan trọng trong việc cung cấp hiệu suất nhiệt nồi hơi tổng thể cao bằng cách phục hồi năng lượng mức thấp từ khí khói trước khi nó được thải ra không khí.



2. Economizer thu hồi năng lượng bằng cách làm nóng nước vào nồi hơi.



3Các máy tiết kiệm về cơ bản là các bề mặt chuyển nhiệt ống được sử dụng để làm nóng trước nước bếp trước khi nó đi vào thùng hơi hoặc bề mặt lò.



4. Economizer làm giảm chi phí hoạt động hoặc tiết kiệm nhiên liệu bằng cách thu hồi năng lượng bổ sung từ khí khói.



5. Các máy tiết kiệm nồi hơi là các thiết bị trao đổi nhiệt với các ống có vây làm nóng chất lỏng, đôi khi là nước, đến nhưng đôi khi không vượt quá mục đích đun sôi của chất lỏng.



6Chúng tôi có thể sản xuất ba loại máy tiết kiệm nồi hơi, máy tiết kiệm ống trần, máy tiết kiệm ống có vây H và máy tiết kiệm ống có vây xoắn.



Quy trình



1 Các thiết bị tiết kiệm cũng làm giảm khả năng sốc nhiệt và biến động nhiệt độ nước mạnh khi nước cung cấp đi vào thùng hoặc tường nước.
2 Các quy định môi trường ngày càng nghiêm ngặt hạn chế khí thải nitơ oxit và lưu huỳnh dioxit cũng có thể ảnh hưởng đến thiết kế máy tiết kiệm.
3 Tỷ lệ chuyển nhiệt phía khí thấp hơn nhiều so với tỷ lệ chuyển nhiệt phía nước.bề mặt bên ngoài của các ống có thể có vây để tăng diện tích bề mặt chuyển nhiệt.
4 Mục tiêu cuối cùng của thiết kế máy tiết kiệm là đạt được chuyển nhiệt cần thiết với chi phí tối thiểu.
5 Một tiêu chí thiết kế quan trọng cho máy tiết kiệm là vận tốc khí khói tối đa được phép.



Thông số kỹ thuật



Tên (đơn vị) Thông số kỹ thuật (mm)
Bụi trần (OD) 25-1650
Bụi trần (nặng) 2-40
Vây (nặng) 0.6-3.0
Vây (chiều cao) 5-30
Đường dọc của sợi ống vây 5-30
Chiều dài ống vây ≤12000

Vật liệu: Thép carbon, Hợp kim, Thép Austenitic ((Nickel và Chromium hoặc Manganese)



Kiểm soát chất lượng



1 Báo cáo kiểm tra va chạm và tính toán độ bền với thông tin về vật liệu được áp dụng.
2 Báo cáo 100% NDT ((kiểm tra không phá hủy) của tấm thép, ống và điện cực.
3 Báo cáo kiểm tra tia X, tia γ và chất thâm nhập lỏng (đá hàn): để đảm bảo chất lượng của toàn bộ nồi hơi.
4 Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn.





Tiêu chuẩn ASME 1



Giới thiệu công ty


Được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co.,Ltd. (được giao dịch dưới tên HD Boiler), sản xuất nhà máy điện; công nghiệp; nhiệt thải; đốt chất thải; sinh khối;Máy vận chuyển nhiệt hữu cơ và nồi hơi điệnCùng với một loạt các bề mặt sưởi ấm toàn diện, HD Boiler mang đến cho thị trường một dịch vụ độc đáo bao gồm thiết kế nồi hơi, chế tạo, lắp đặt,bảo trì và thay thế các bộ phận áp suất nồi hơi.
