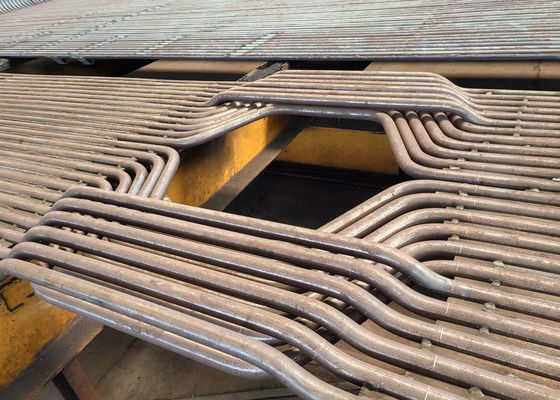

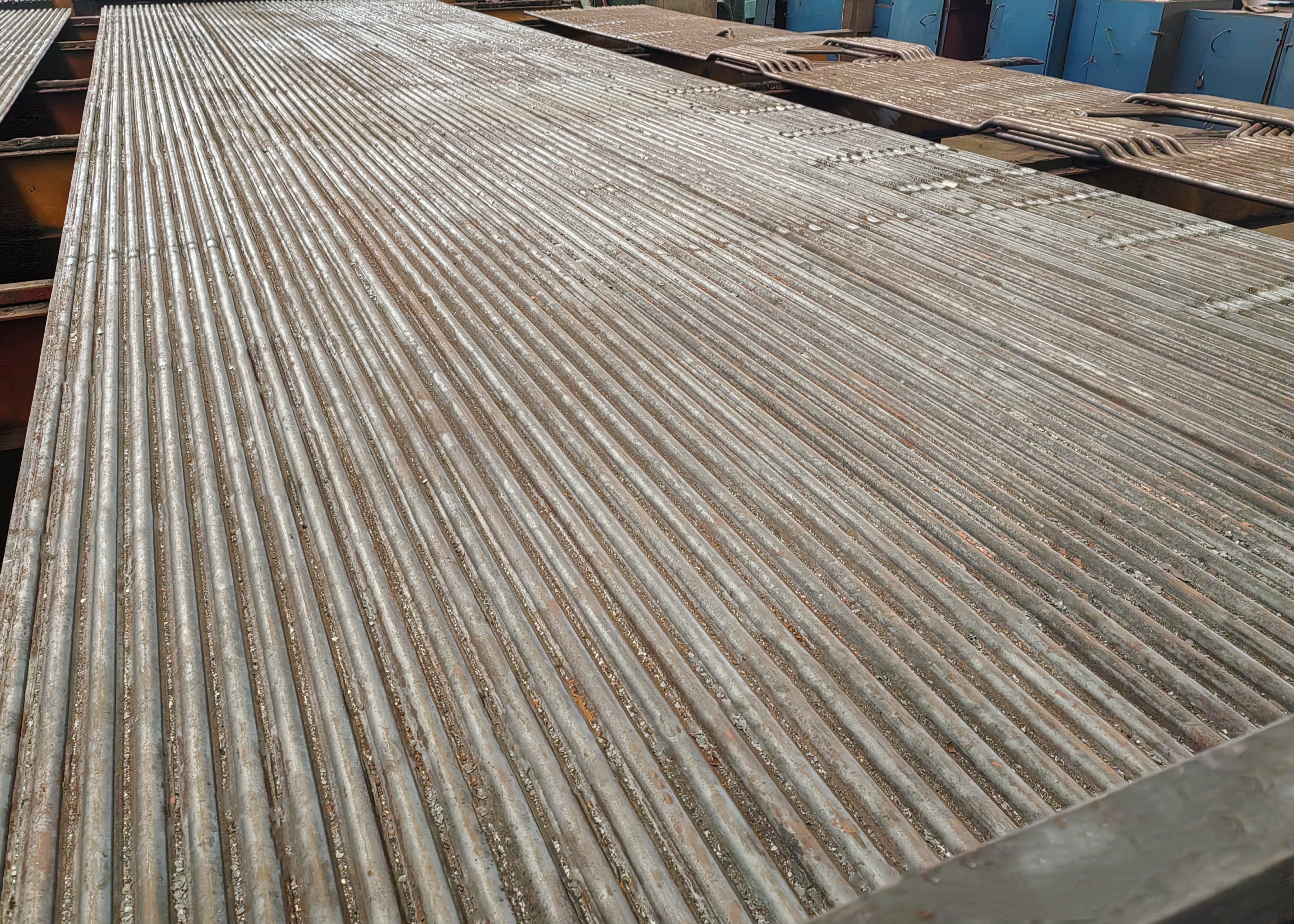

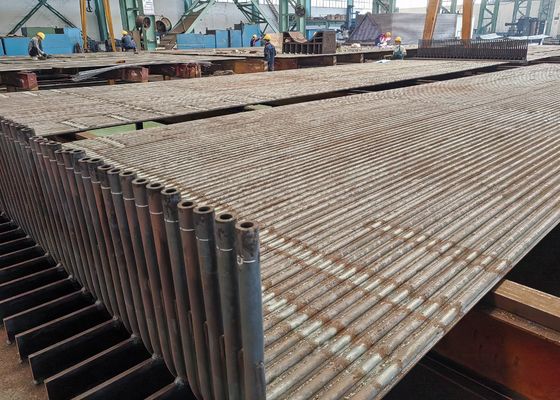

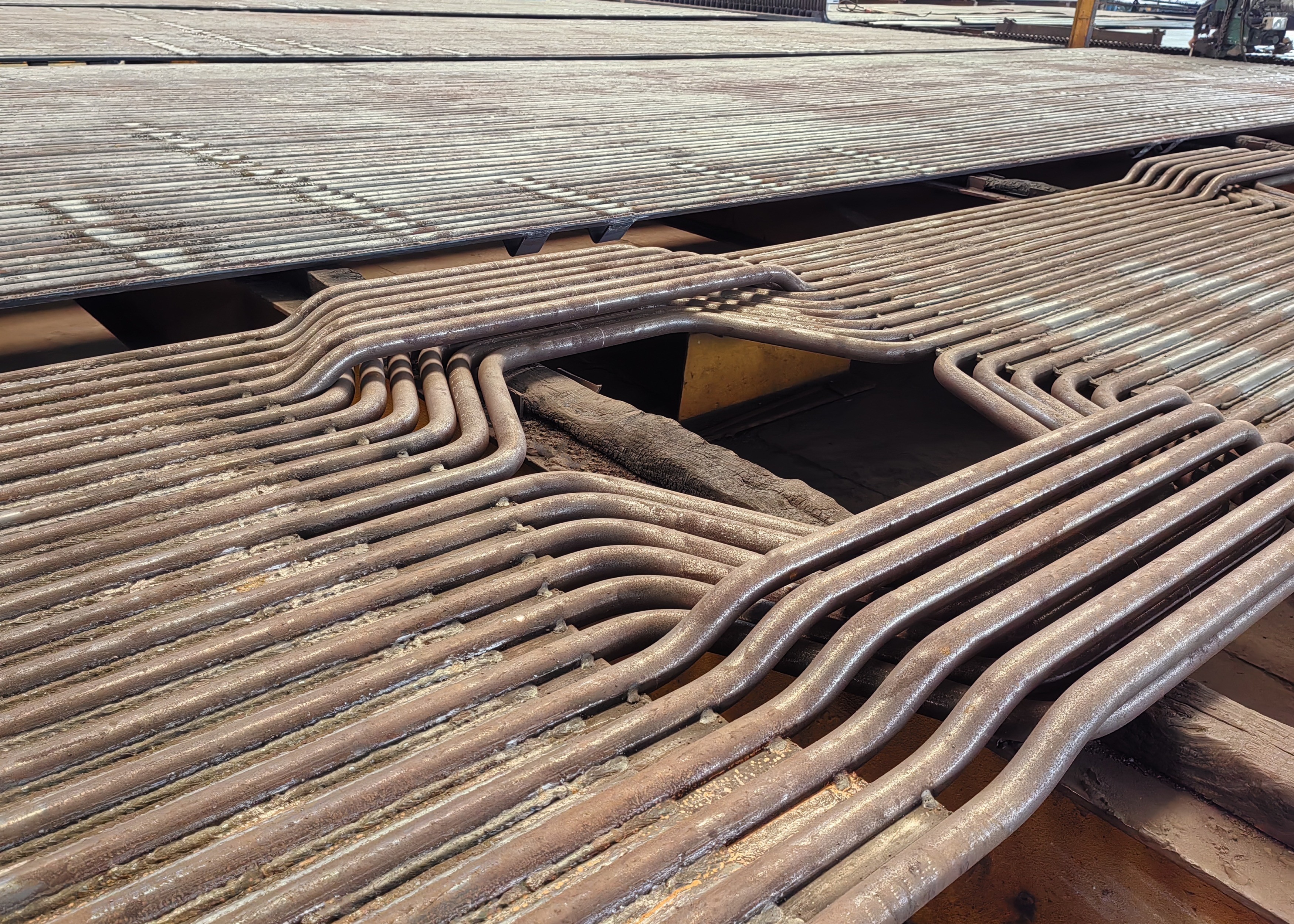

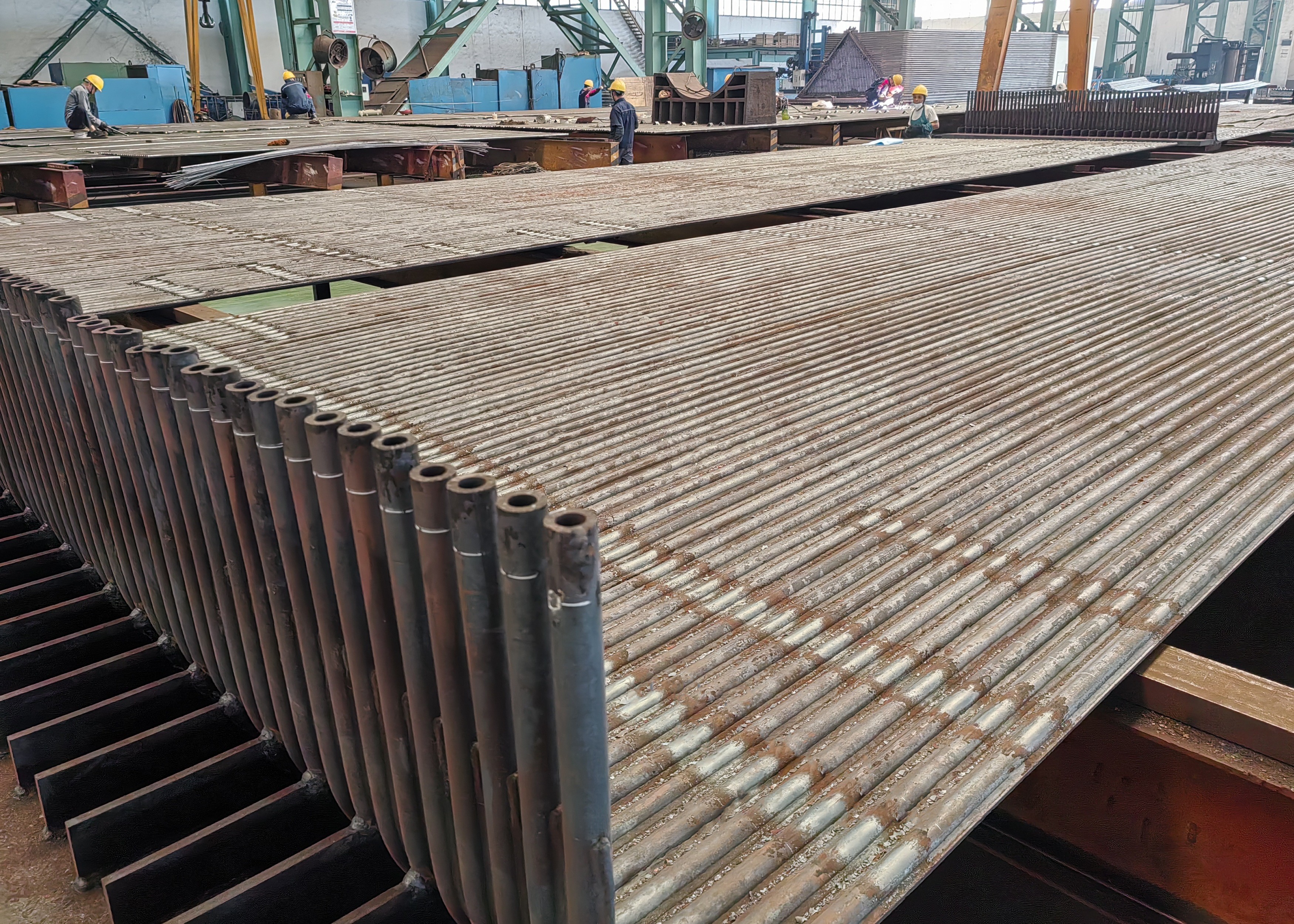

ASME SA 210 Carbon Steel Wall Water Boiler Panel Membrane Wall

Bức tường nước màng là hàn nhiều vây và ống với nhau theo trình tự theo chiều dọc để tạo thành một bề mặt sưởi ấm tường nước toàn bộ.Kích thước của mỗi thành phần được hàn theo yêu cầu của nhóm ống vòng lưu thông, và nhóm sau đó được niêm phong bằng hàn giữa nhóm trong quá trình lắp đặt để lò được bao quanh chặt chẽ bởi một lớp toàn bộ kính chắn tường làm mát bằng nước, do đó,bức tường làm mát bằng nước này thường được gọi là một bức tường làm mát bằng nước màngMột trong những lợi thế của tường nước màng là nó có thể được hàn thành một thành phần bởi nhà sản xuất, và nó là nhanh chóng và dễ dàng để lắp đặt.

phân loại

Theo loại cấu trúc, có ba loại chính: loại ống thông thường, loại màng và loại ống squeaked.

Bức tường nước ống đơn giản được tạo thành từ một hàng toàn bộ các ống thép không may, và cấu trúc của chúng là đơn giản nhất;tường nước màng hàn nhiều ống vây được làm mát bằng nước cuộn cùng với hàn điểm, để chúng trở thành một bề mặt sưởi kết hợp kín, không chỉ có thể cải thiện độ kín không khí của lò, giảm rò rỉ không khí, mà còn bảo vệ tốt hơn tường lò,giảm trọng lượng của tường lò, đơn giản hóa cấu trúc; bức tường nước của ống đẩy là để hàn nhiều chân với chiều dài 20 ~ 25mm và đường kính 6 ~ 12mm trên ống tường làm mát bằng nước,và sau đó áp dụng nhựa chống cháy quặng crôm để giảm hấp thụ nhiệt của phần này của bức tường nước và tăng nhiệt độ của vùng đốt, nó phù hợp cho các trường hợp khi đốt nhiên liệu đặc biệt khó hoặc một số lò xả rác lỏng.

Theo phần bố trí, có hai loại loại tường đính kèm và loại tường ngăn (tức là, sưởi ấm hai mặt) tường làm mát nước.

Đầu tiên chủ yếu được nhúng một phần vào tường bên trong của tường lò và hấp thụ nhiệt ở một bên, trong khi sau này chủ yếu được lắp đặt ở giữa buồng lò của một lò hơi lớn,tách toàn bộ lò thành hai phần độc lập được làm nóng ở cả hai bên.

Ưu điểm của các bức tường nước màng

(1) Đảm bảo độ kín của tường lò và giảm rò rỉ không khí của buồng đốt.

(2) Phòng đốt được làm mát bằng nước hoàn toàn, điều này giúp ngăn chặn việc sấy khô trong trường hợp đốt cháy mạnh.

(3) Khả năng lưu trữ nhiệt nhỏ, buồng đốt nóng lên nhanh chóng, và làm mát cũng nhanh chóng, có thể rút ngắn thời gian làm mát của nồi hơi khởi động và tắt.

(4) Nó phù hợp để sử dụng tường lò đặt ống, làm giảm đáng kể tải trọng của khung nồi hơi và thuận tiện để treo.

(5) So với ống thông thường, khả năng hấp thụ nhiệt của ống được cải thiện.

(6) Nó cải thiện mức độ lắp ráp trước các bộ phận nồi hơi, thuận tiện và giảm khối lượng công việc lắp đặt.
