Tiêu chuẩn ASME SA192M Ống nồi hơi nước tường màng nhà máy điện

Nguồn gốc Trung Quốc
Hàng hiệu Saneco
Chứng nhận ASME, EN, GB, ISO
Số lượng đặt hàng tối thiểu 20 tấn
chi tiết đóng gói khung thép
Thời gian giao hàng 80~120 ngày

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Vật liệu ống SA 210 A1 Yêu cầu NDE 100% PT, 100 RT, 100% UT
Từ khóa Tường màng;Tấm tường nước
Làm nổi bật

Tường nước nồi hơi tiêu chuẩn ASME

,

SA192M tường nước nồi hơi

,

SA192M ống nồi hơi nhà máy điện

Để lại lời nhắn
Mô tả sản phẩm

Các bức tường màng nồi hơi tiêu chuẩn ASME được làm bằng SA192M để thay thế / bảo trì nhà máy Sugur



Bảng giới thiệu sản phẩm

Các tấm tường nước là bề mặt sưởi ấm chính của nồi hơi, bao gồm một số hàng ống thép, được sắp xếp xung quanh góc nồi hơi.và bên ngoài chấp nhận nhiệt của ngọn lửa trong lò nồi hơi, chủ yếu hấp thụ nhiệt bức xạ của các sản phẩm đốt nhiệt độ cao trong lò.



Khi bức tường nước được thiết kế ban đầu, nó không được dự định để sưởi ấm, nhưng để làm mát lò để nó không bị hư hỏng bởi nhiệt độ cao.vì chức năng trao đổi nhiệt tốt của nó, dần dần thay thế trống hơi nước để là các bộ phận sưởi ấm chính cho nồi hơi.Chức năng của chúng là hấp thụ nhiệt bức xạ bởi lửa nhiệt độ cao hoặc khói khí trong lò, và sản xuất hơi nước hoặc nước nóng bên trong ống, và cũng giảm nhiệt độ tường lò để bảo vệ nó.nhiệt độ ngọn lửa trong lò rất cao và cường độ bức xạ nhiệt rất cao. 40-50% thậm chí còn nhiều nhiệt được hấp thụ bởi tường nước. Ngoại trừ các nồi hơi công suất nhỏ, bề mặt sưởi ấm bay hơi chính cho các nồi hơi ống nước hiện tại là tường nước.



Tiêu chuẩn ASME SA192M Ống nồi hơi nước tường màng nhà máy điện 0



Nếu theo loại cấu trúc, tường nước có thể được chia thành các loại: loại ống trần, loại màng và loại ống đâm.

Loại màng là loại được sử dụng rộng rãi nhất.



Membrane tường nước là một cấu trúc kín không khí bao gồm ống và vây. Những lợi thế là ít rò rỉ không khí trong lò; có thể sử dụng tường đặt ống,Gánh nặng ít hơn trên cấu trúc thép và chi phí nồi hơi thấp hơn; dễ sử dụng cấu trúc treo và cải thiện hệ thống mở rộng nhiệt, phù hợp với sản xuất cơ khí quy mô lớn, tốc độ lắp ráp cao,Capacity lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắtNhược điểm là quy trình sản xuất phức tạp. Membrane nước tường thường được sử dụng trong công suất lớn, nhiệt độ cao và nén cao.

Tiêu chuẩn ASME SA192M Ống nồi hơi nước tường màng nhà máy điện 1



Theo quy trình sản xuất khác nhau, tường nước màng có thể được chia thành ba loại ((xem hình 1):12. ống vây và vây bằng thép phẳng được hàn theo hàng, với công việc hàn ít hơn, nhưng các ống vây đắt tiền.có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các vị trí khác nhau, nhưng thép phẳng đòi hỏi thiết bị hoàn thiện và chính xác cao.3.Bóng hòa tan ống trần, các vây giữa các ống được hình thành bằng cách lấp dây hàn, chủ yếu được sử dụng cho khoảng cách nhỏ giữa các ống.Pitch giữa các ống của thành nước màng liên quan đến các yếu tố như áp suất nồi hơi và tải trọng nhiệt lò, thường s/d là 1,2-1.5.





Thông số kỹ thuật

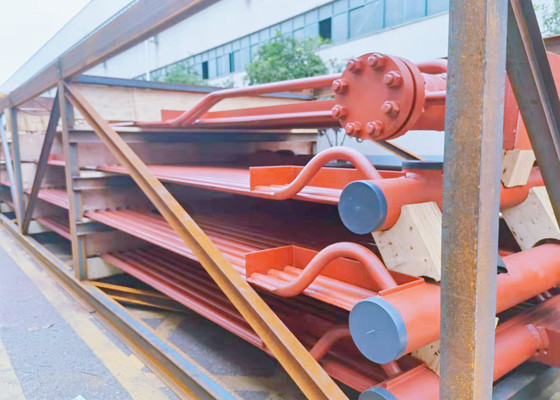

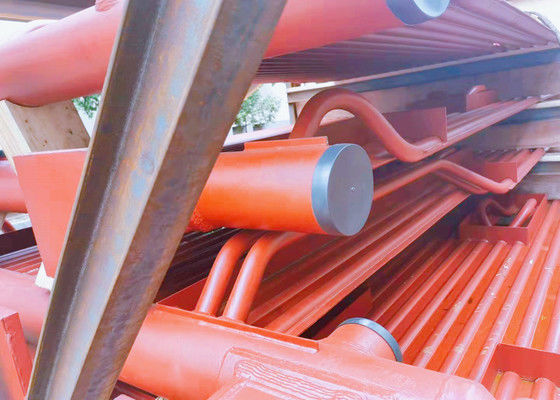

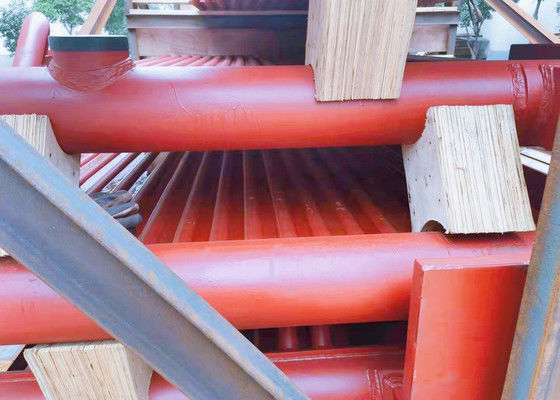

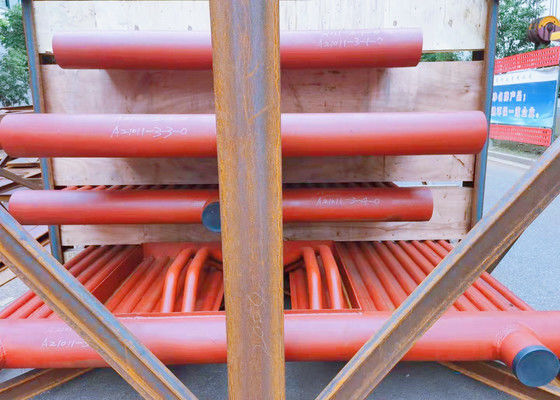

Các hình ảnh ở trên là các bức tường màng cho một dự án Pakistan với chi tiết về thông số kỹ thuật dưới đây:

Tên Bức tường membrane
Vật liệu ASME SA192M và Q235B
Kích thước ống 63.5*4.5mm
Tiêu chuẩn Theo tiêu chuẩn ASME/GB
Thiết bị Thiết bị sản xuất tự động
Ứng dụng Bảo trì nồi hơi máy xay đường và nồi hơi nhà máy điện
