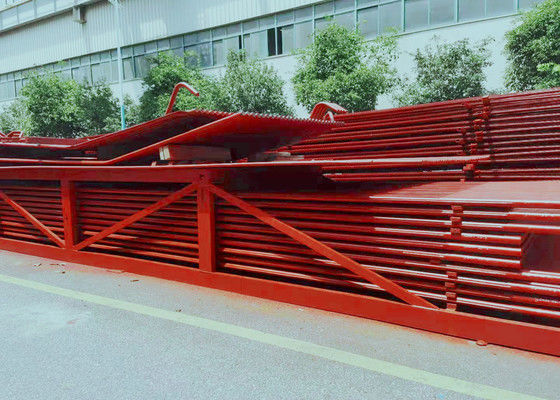

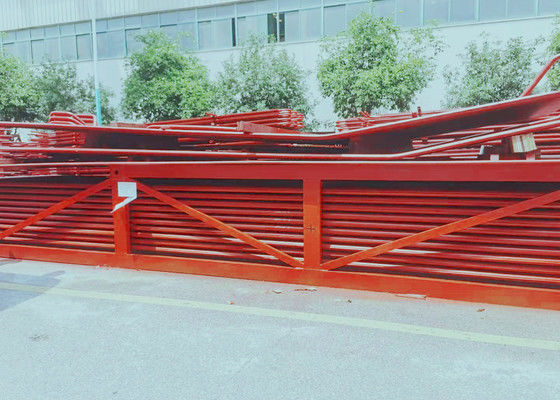

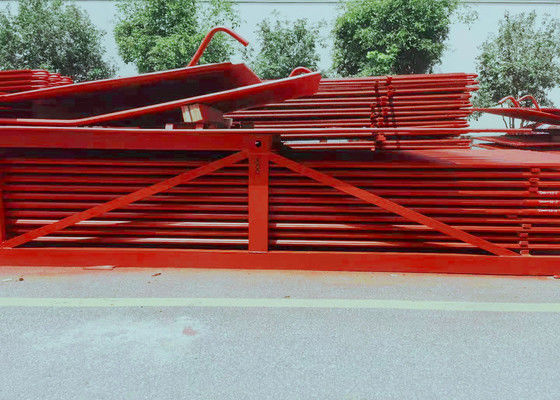

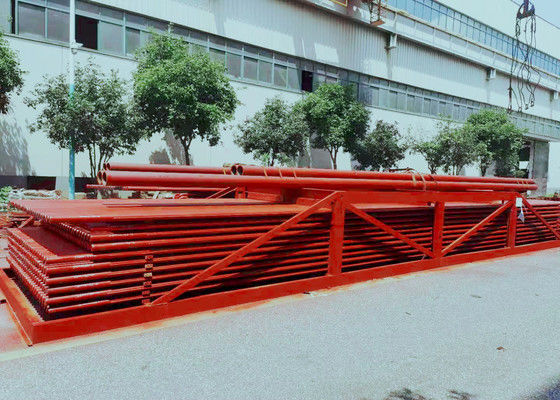

Tường nồi hơi nước bằng màng công nghiệp than với SAW Q235B
Product Details
| Dầu: | Than / Gas / Đốt than / Nhiệt nước | Vật liệu thanh phẳng: | Q235B |
|---|---|---|---|
| Từ khóa: | Bảng tường nước | Thể loại: | Một |
| Cấp độ sản xuất: | Tiêu chuẩn ASME | Từ khóa: | Bức tường nước nồi hơi |
| Chất liệu ống: | 20g | kinh nghiệm cận tử: | 100% PT, 100 RT, 100% UT |
| Làm nổi bật |
Bức tường nồi hơi đốt than,Q235B tường nồi hơi,Bức tường màng công nghiệp |
||
Product Description
Bức tường nước màng nồi hơi với SAW để áp dụng cho máy xay đường và các nồi hơi công nghiệp khác
Lời giới thiệu
Membrane tường nước là một cấu trúc kín không khí bao gồm ống và vây. Những lợi thế là ít rò rỉ không khí trong lò; có thể sử dụng tường đặt ống,Gánh nặng ít hơn trên cấu trúc thép và chi phí nồi hơi thấp hơn; dễ sử dụng cấu trúc treo và cải thiện hệ thống mở rộng nhiệt, phù hợp với sản xuất cơ khí quy mô lớn, tốc độ lắp ráp cao,Capacity lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắtNhược điểm là quy trình sản xuất phức tạp. Membrane nước tường thường được sử dụng trong công suất lớn, nhiệt độ cao và nén cao.
Theo quy trình sản xuất khác nhau, tường nước màng có thể được chia thành ba loại ((xem hình 1):12. ống vây và vây bằng thép phẳng được hàn theo hàng, với công việc hàn ít hơn, nhưng các ống vây đắt tiền.có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các vị trí khác nhau, nhưng thép phẳng đòi hỏi thiết bị hoàn thiện và chính xác cao.3.Bóng hòa tan ống trần, các vây giữa các ống được hình thành bằng cách lấp dây hàn, chủ yếu được sử dụng cho khoảng cách nhỏ giữa các ống.Pitch giữa các ống của thành nước màng liên quan đến các yếu tố như áp suất nồi hơi và tải trọng nhiệt lò, thường s/d là 1,2-1.5.
Vật liệu cho các tấm tường nước
20# Thép, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
Tiêu chuẩn
Tiêu chuẩn mã ASME, Tiêu chuẩn GB
Kiểm tra chất lượng
MT, RT, Thử nghiệm thủy lực
Thông số kỹ thuật
Chức năng chính của các tấm tường nước trong nồi hơi là hấp thụ nhiệt được tạo ra bởi ngọn lửa hoặc khói nhiệt độ cao và tạo hơi hoặc nước nóng trong ống,do đó để giảm nhiệt độ trong buồng.
| Tên | Các tấm tường nước |
| Vật liệu | Thép cacbon hoặc thép hợp kim tiêu chuẩn ASME/GB |
| Kích thước ống | Tùy chỉnh |
| Tiêu chuẩn | Theo tiêu chuẩn ASME/GB |
| Thiết bị | Thiết bị sản xuất tự động |
| Ứng dụng | Bảo trì nồi hơi máy xay đường và nồi hơi nhà máy điện |
Các tấm tường nước nồi hơi khác nhau có thể được chế tạo
- Bảng tường nước nồi nước màng:Ống đúc nhiều ống có vây cuộn vào một bề mặt sưởi kết hợp kín, cải thiện độ kín không khí của lò và giảm rò rỉ không khí.
- Bụi tường nước đệm:hàn chân dài từ 20 đến 25 mm và đường kính từ 6 đến 12 mm trên ống tường nước, và sau đó áp dụng nhựa chống cháy quặng crôm để giảm hấp thụ nhiệt của tấm tường nước,và tăng nhiệt độ trong vùng đốtNó phù hợp với các tình huống khó có thể đốt cháy nhiên liệu, cũng như các lò hút rác đặc biệt.
- Bảng tường nước lò sưởi ống thông thường:bao gồm cả một hàng ống thép liền mạch, cấu trúc đơn giản nhất.
- Bụt nước nồi gắn tường:được nhúng vào tường bên trong của tường lò, hấp thụ nhiệt một bên.
- Bảng tường nước nóng hai mặt:được lắp đặt ở giữa lò hơi lớn, được chia thành hai phần độc lập với nhau, và cả hai bên đều được sưởi ấm.
