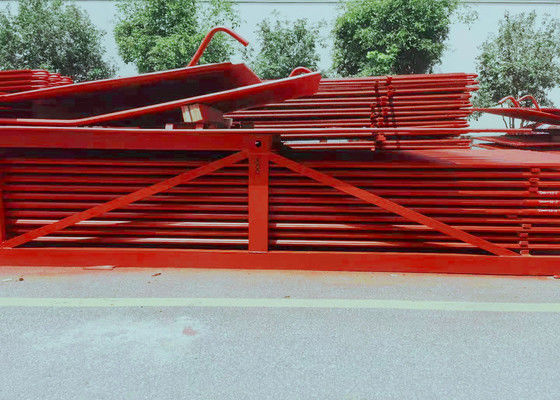

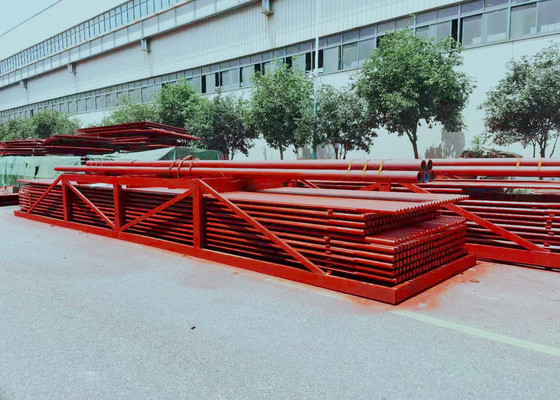

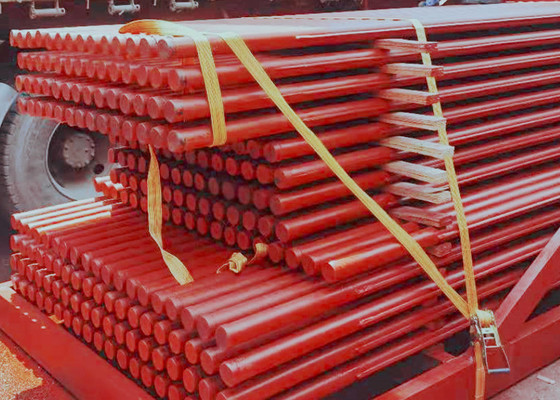

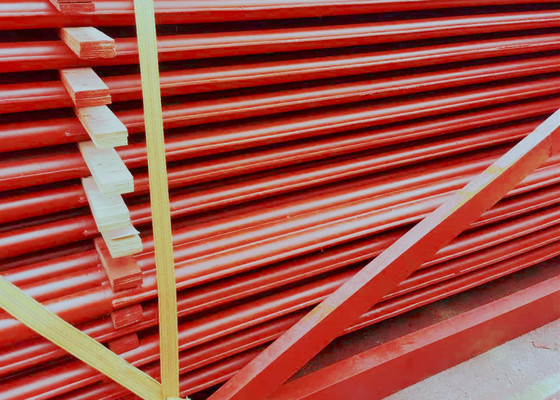

60 tấm nồi hơi membrane thay ống trong nhà máy điện ODM

60 tấm nồi hơi tường màng với hàn cung chìm để bảo trì nồi hơi nhà máy điện

Lời giới thiệu

Membrane tường nước là một cấu trúc kín không khí bao gồm ống và vây. Những lợi thế là ít rò rỉ không khí trong lò; có thể sử dụng tường đặt ống,Gánh nặng ít hơn trên cấu trúc thép và chi phí nồi hơi thấp hơn; dễ sử dụng cấu trúc treo và cải thiện hệ thống mở rộng nhiệt, phù hợp với sản xuất cơ khí quy mô lớn, tốc độ lắp ráp cao,Capacity lưu trữ nhiệt thấp và rút ngắn thời gian khởi động và tắtNhược điểm là quy trình sản xuất phức tạp. Membrane nước tường thường được sử dụng trong công suất lớn, nhiệt độ cao và nén cao.

Điểm mạnh của tường nước màng

(1) Đảm bảo niêm phong tường lò và giảm rò rỉ không khí trong buồng đốt.

(2) Việc thực hiện làm mát bằng nước đầy đủ trong buồng đốt là có lợi để ngăn chặn cốc hóa trong điều kiện đốt cháy tăng cường.

(3) Thời gian làm mát của khởi động và tắt nồi hơi có thể được rút ngắn do dung lượng lưu trữ nhiệt nhỏ, tăng nhiệt độ nhanh và làm mát nhanh trong buồng đốt.

(4) Bức tường lò đặt ống là phù hợp, làm giảm đáng kể tải trọng của khung nồi hơi và nó thuận tiện để treo và nâng.

(5) So với loại ống trần, khả năng hấp thụ nhiệt của ống được cải thiện.

(6) Nó cải thiện mức độ lắp ráp của các thành phần nồi hơi, tạo điều kiện và giảm khối lượng công việc lắp đặt.

Theo quy trình sản xuất khác nhau, tường nước màng có thể được chia thành ba loại ((xem hình 1):12. ống vây và vây bằng thép phẳng được hàn theo hàng, với công việc hàn ít hơn, nhưng các ống vây đắt tiền.có chi phí vật liệu thấp và có thể dễ dàng đáp ứng các yêu cầu của các vị trí khác nhau, nhưng thép phẳng đòi hỏi thiết bị hoàn thiện và chính xác cao.3.Bóng hòa tan ống trần, các vây giữa các ống được hình thành bằng cách lấp dây hàn, chủ yếu được sử dụng cho khoảng cách nhỏ giữa các ống.Pitch giữa các ống của thành nước màng liên quan đến các yếu tố như áp suất nồi hơi và tải trọng nhiệt lò, thường s/d là 1,2-1.5.

Thông số kỹ thuật

Chức năng chính của các tấm tường nước trong nồi hơi là hấp thụ nhiệt được tạo ra bởi ngọn lửa hoặc khói nhiệt độ cao và tạo hơi hoặc nước nóng trong ống,do đó để giảm nhiệt độ trong buồng.

• Bảng tường nước nồi nước màng:Ống đúc nhiều ống có vây cuộn vào một bề mặt sưởi kết hợp kín, cải thiện độ kín không khí của lò và giảm rò rỉ không khí.
• Bụi tường nước đệm:hàn chân dài từ 20 đến 25 mm và đường kính từ 6 đến 12 mm trên ống tường nước, và sau đó áp dụng nhựa chống cháy quặng crôm để giảm hấp thụ nhiệt của tấm tường nước,và tăng nhiệt độ trong vùng đốtNó phù hợp với các tình huống khó có thể đốt cháy nhiên liệu, cũng như các lò hút rác đặc biệt.
• Bảng tường nước lò sưởi ống thông thường:bao gồm cả một hàng ống thép liền mạch, cấu trúc đơn giản nhất.
• Bụt nước nồi gắn tường:được nhúng vào tường bên trong của tường lò, hấp thụ nhiệt một bên.
• Bảng tường nước nóng hai mặt:được lắp đặt ở giữa lò hơi lớn, được chia thành hai phần độc lập với nhau, và cả hai bên đều được sưởi ấm.
