ASME SA192 ống vây xoắn ốc tùy chỉnh hiệu quả cao
Product Details
| Tên cá heo: | Bộ tiết kiệm nồi hơi | Vật liệu: | Thép carbon |
|---|---|---|---|
| Cấu trúc: | Kết nối ống trần | Áp lực: | Áp suất thấp/cao |
| Màu sắc: | tùy chỉnh | Phạm vi ứng dụng: | Nhà máy điện, công nghiệp |
| Dầu: | Than/Khí/Dầu, Nước nóng | Tiết kiệm năng lượng: | Có ý nghĩa |
| Làm nổi bật |
ASME SA192 ống vây xoắn ốc,Các ống cánh vây xoắn ốc hiệu quả cao,Các ống vây xoắn ốc tùy chỉnh |
||
Product Description
Ống vây xoắn ASME SA192 - Hiệu suất cao tùy chỉnh
Tính toán cải thiện hiệu suất?
Cứ 20°C làm nóng trước nước cấp ≈ tiết kiệm 1% nhiên liệu.
Giới thiệu sản phẩm
Chúng tôi có thể sản xuất ba loại bộ tiết kiệm nhiệt lò hơi, bộ tiết kiệm nhiệt ống trần, bộ tiết kiệm nhiệt ống vây H và bộ tiết kiệm nhiệt ống vây xoắn. Bộ tiết kiệm nhiệt ống vây H là bộ tiết kiệm nhiệt trao đổi nhiệt hiệu quả cao bao gồm các ống vây H.
So với bộ tiết kiệm nhiệt ống trần, bộ tiết kiệm nhiệt ống vây H có thể mở rộng diện tích trao đổi nhiệt và giảm số lượng ống. Nó cũng có thể tăng diện tích dòng khí thải để giảm tốc độ dòng khí thải và mài mòn.
Ống vây H có thể được làm thành ống vây H kép, với độ cứng cao để phù hợp với hàng ống dài.

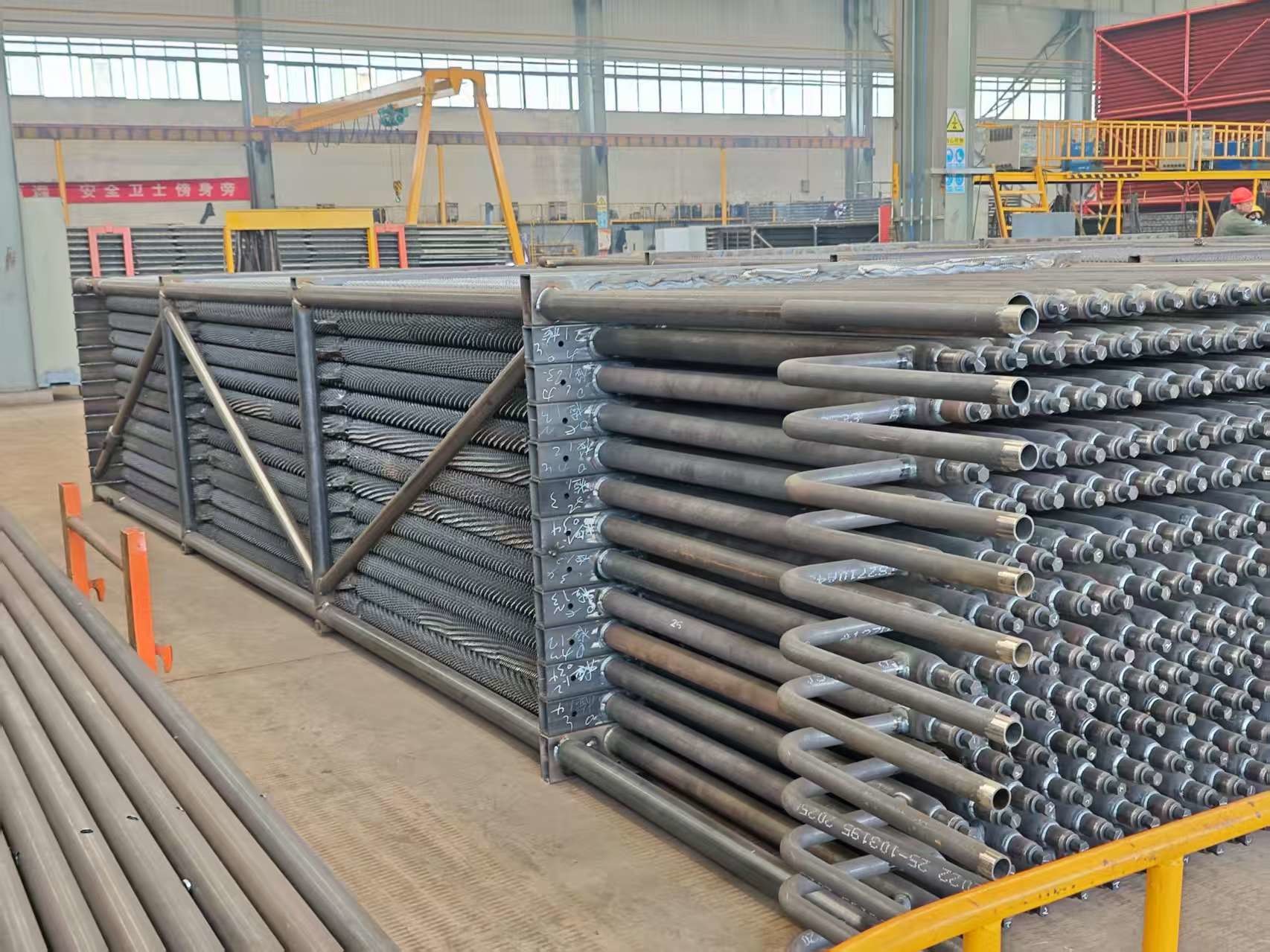

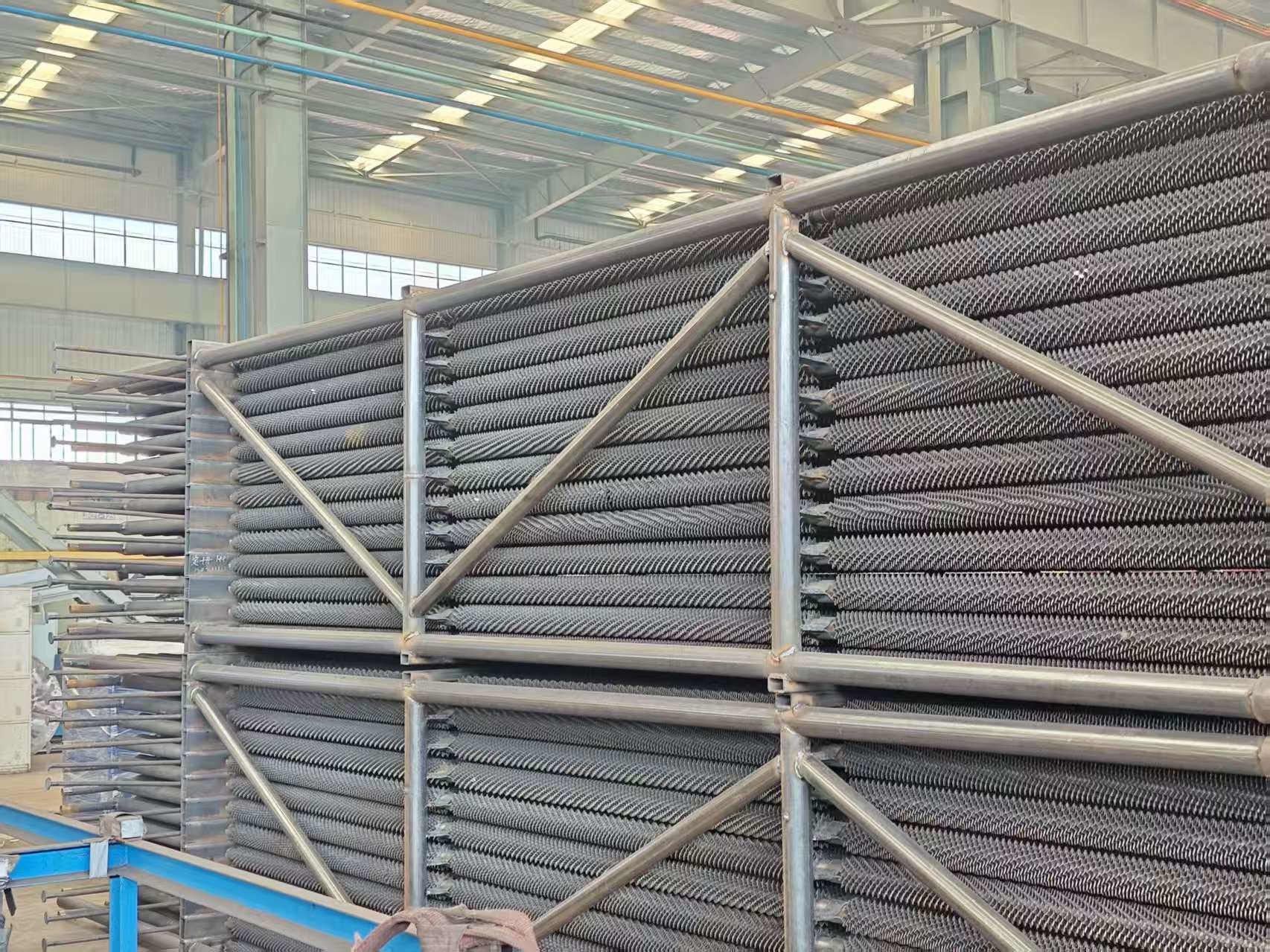

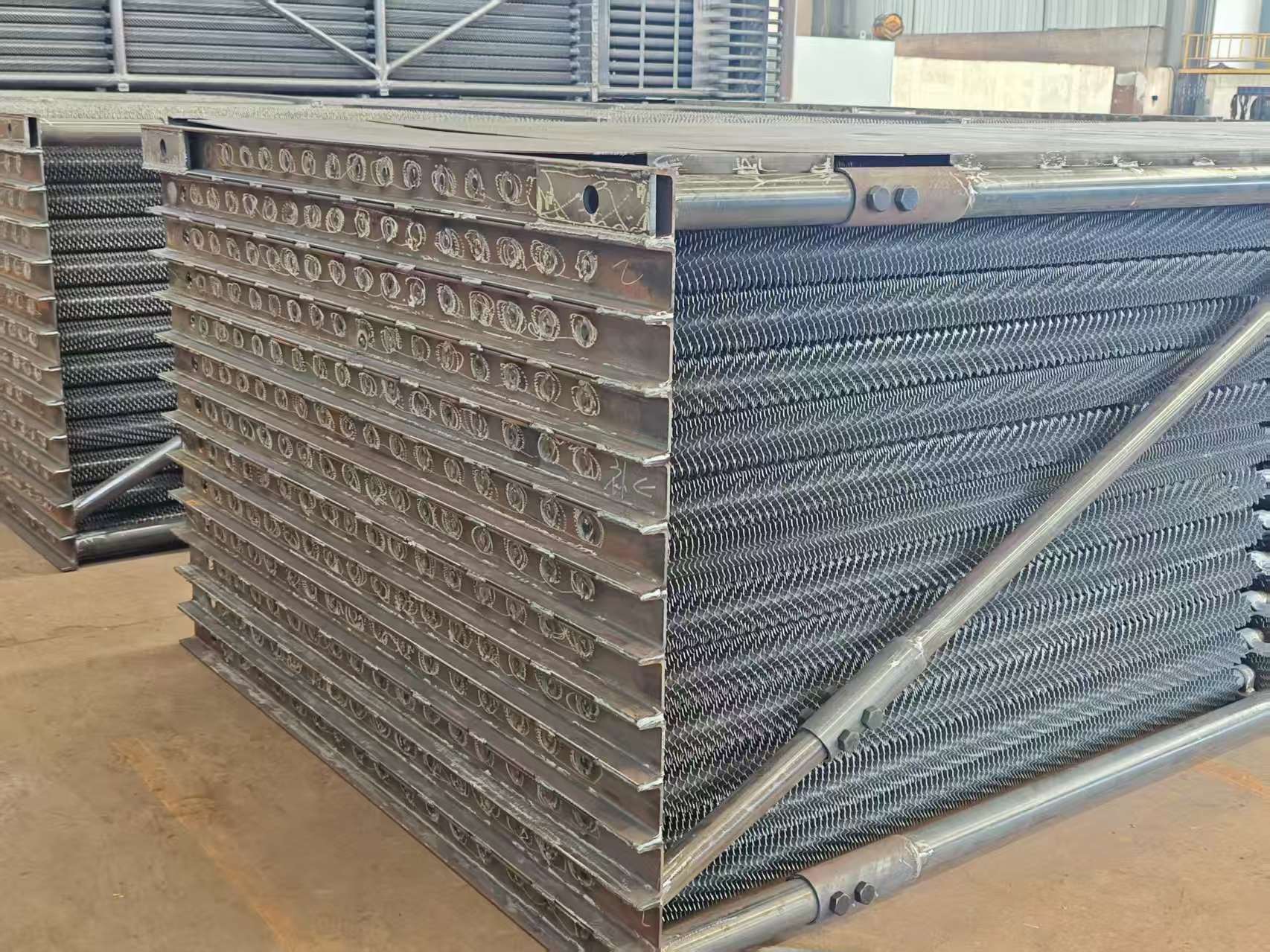

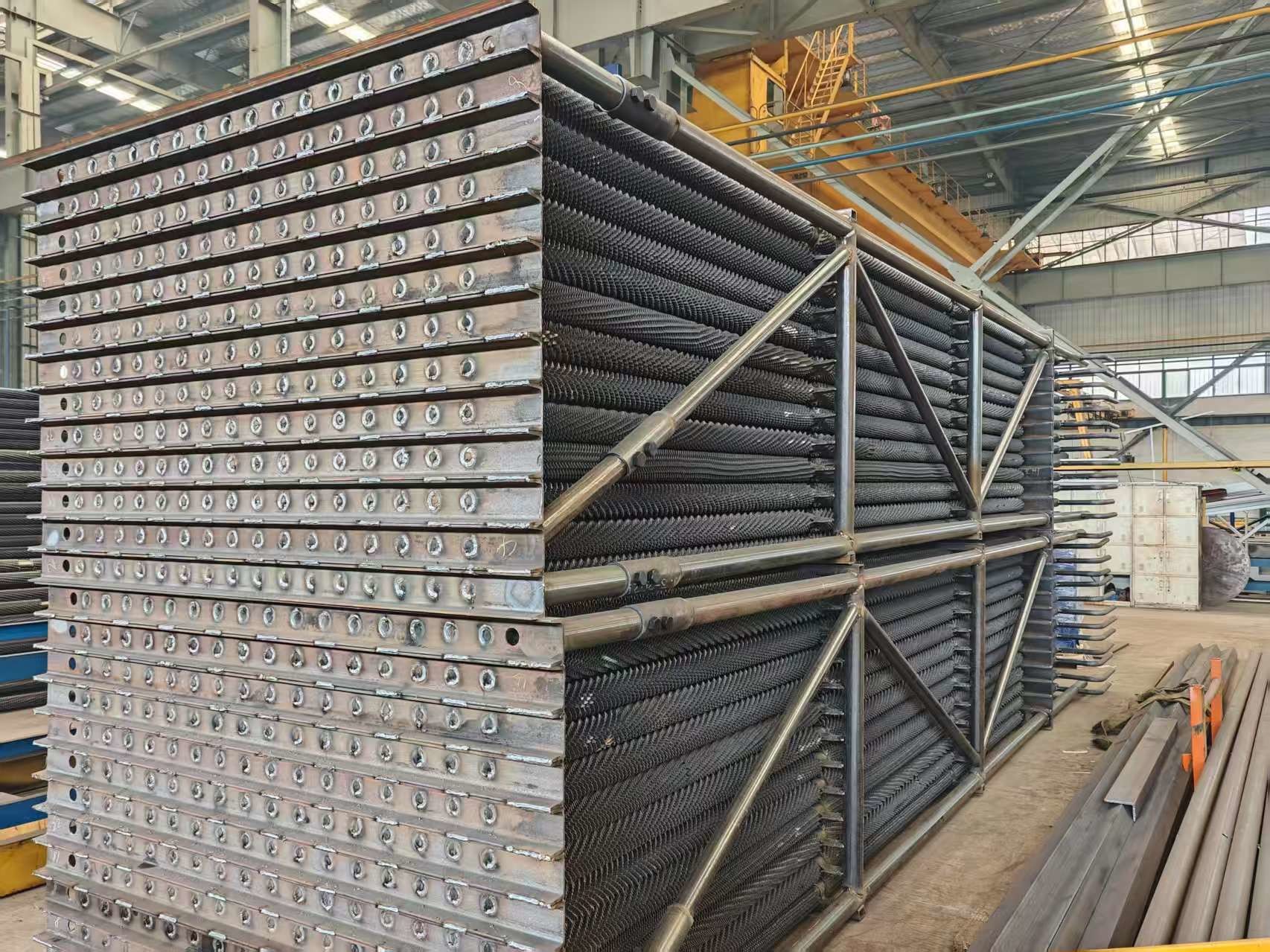

Bộ tiết kiệm nhiệt vây xoắn là một thiết bị truyền nhiệt được thiết kế mới, bao gồm các ống vây xoắn để khắc phục tình trạng mài mòn nghiêm trọng và thời gian sử dụng ngắn.
Chức năng
1. hấp thụ nhiệt từ khí nhiệt độ cao, giảm nhiệt độ khí thải, giảm tiêu thụ khí, tiết kiệm nhiên liệu.
2. nước cấp được làm nóng trong bộ tiết kiệm nhiệt trước khi vào trống hơi, do đó làm giảm sự hấp thụ nhiệt của nước cấp tại bề mặt gia nhiệt, có thể sử dụng bộ tiết kiệm nhiệt thay cho bề mặt gia nhiệt bay hơi chi phí cao và tiết kiệm chi phí.
3. Bộ tiết kiệm nhiệt làm tăng nhiệt độ nước cấp, khi nước cấp vào trống hơi, độ lệch nhiệt độ thành giảm, ứng suất nhiệt giảm tương ứng và kéo dài tuổi thọ làm việc của trống.
Thông số kỹ thuật
| Mô tả | Bộ tiết kiệm nhiệt lò hơi |
| Vật liệu | Thép hợp kim (SA213T22), Thép carbon (SA210C) v.v. |
| Tiêu chuẩn vật liệu | ASTM, EN hoặc ISO v.v. |
| Kích thước | Tùy chỉnh |
| Trọng lượng | Tối thiểu: 10 tấn Tối đa: 200 tấn |
|
Sản xuất quy trình |
Vật liệu→Phôi → Cán nóng/lạnh→ Xử lý nhiệt (Chuẩn hóa + ủ) → Kiểm tra → Uốn ống→Lắp ráp → Kiểm tra → RT→Xử lý nhiệt (ủ) → Kiểm tra áp suất thủy lực→Sơn→ Đóng gói |
Thông số kỹ thuật
1. Cấu trúc xây dựng
Gồm một loạt các ống vây loại H, các đầu vào và đầu ra, uốn cong, khung và các phụ kiện khác.
2. Sắp xếp cấu trúc
Sắp xếp theo hàng / so le.
Loại
Bộ tiết kiệm nhiệt lò hơi tiện ích
| 1 | HDB sản xuất bộ tiết kiệm nhiệt cho lò hơi tiện ích, bao gồm lò hơi đốt bằng than, gỗ, dầu hoặc các loại nhiên liệu rắn khác để tạo ra điện từ hơi áp suất cao của lò hơi. |
| 2 | Những bộ tiết kiệm nhiệt này thường nằm ở đường đi phía sau của lò hơi và được định hướng với các ống chạy theo chiều ngang. Nước cấp lò hơi chạy qua các mạch bộ tiết kiệm nhiệt theo hướng ngược lại với dòng khí (gọi là dòng ngược). |
| 3 | Các ống trần thường được sử dụng để giảm thiểu sự bám bẩn của tro, nhưng một số nhà sản xuất thiết bị gốc (OEM) lò hơi thiết kế bộ tiết kiệm nhiệt của họ với các ống vây, có thể là vây xoắn hoặc vây dài. |
| 4 | HDB có thể sản xuất các bộ phận tiết kiệm nhiệt với ống trần, ống vây xoắn hoặc ống vây dài và nếu bạn muốn, hãy thiết kế lại thiết bị của bạn thành một trong các loại ống khác. HDB cũng có thể chế tạo các đầu thay thế cho tất cả các bộ tiết kiệm nhiệt lò hơi tiện ích. |
Bộ tiết kiệm nhiệt HRSG
| 1 | Bộ tiết kiệm nhiệt cho các mô-đun HRSG ngày nay được cấu hình với các ống vây treo theo chiều dọc. HDB đã chế tạo các cuộn dây tiết kiệm nhiệt cho hầu hết tất cả các công ty OEM HRSG và hiểu các tính năng độc đáo của từng loại. |
| 2 | Trong nhiều trường hợp, các tiện ích mong muốn nâng cấp bộ tiết kiệm nhiệt của họ từ thép carbon thông thường sang vật liệu hợp kim để giúp chống lại sự ăn mòn do dòng chảy tăng tốc (FAC) bên trong các đầu và uốn ống. |
| 3 | HDB là một cửa hàng duy nhất để chế tạo bộ tiết kiệm nhiệt vì chúng tôi chuẩn bị tất cả các vật liệu và thực hiện tất cả các mối hàn phần áp suất và phụ kiện, từ việc vây các ống vây, chế tạo các đầu và lắp ráp bó cuộn. |
*Lưu ý: HD BOILER có thể đặt làm loại bộ tiết kiệm nhiệt đặc biệt theo yêu cầu của khách hàng.
Bộ tiết kiệm nhiệt lò hơi gói
| 1 | HDB có các khả năng sản xuất độc đáo mà các kỹ sư Optimus tận dụng tối đa khi thiết kế bộ tiết kiệm nhiệt và bộ quá nhiệt của nhà máy axit sulfuric. |
| 2 | Thông thường, điều này cho phép các đơn vị Optimus được cấu hình để có hiệu quả truyền nhiệt cao hơn, dẫn đến yêu cầu diện tích bề mặt giảm và do đó, một sản phẩm có giá thành thấp hơn. |
| 3 | HDB sử dụng các khả năng tại chỗ của mình để vây và uốn ống, gia công và chế tạo các đầu, khoan các tấm ống, cắt và chuẩn bị tất cả các vật liệu vỏ và thực hiện tất cả các mối hàn phần áp suất và vỏ. |
| 4 | Điều này mang lại cho HDB nhiều quyền kiểm soát hơn đối với trình tự và lịch trình sản xuất, điều này đã giúp chúng tôi đạt được một kỷ lục đáng chú ý về hiệu suất giao hàng đúng thời gian. |
Kiểm tra
| 1 | Loại máy uốn 'U' mới nhất được sử dụng để uốn nguội chính xác các ống. |
| 2 | Uốn được thực hiện cho tất cả các loại bộ trao đổi nhiệt, bình ngưng, bộ tiết kiệm nhiệt, ống lò hơi bằng thép không gỉ liền mạch cũng như hàn. |
| 3 | Sau khi uốn 'U', các ống được kiểm tra thủy lực & giảm ứng suất nếu được yêu cầu. |
| 4 | Ngoài ra, các mẫu thử nghiệm được chuẩn bị để xác định độ giảm độ dày trên phần uốn. |
| 5 | Kiểm tra chất thấm nhuộm trên phần uốn được thực hiện để phát hiện các vết nứt, khuyết tật hoặc bất kỳ loại khiếm khuyết nào. |
| 6 | Đóng gói đặc biệt được cung cấp để ngăn ngừa bất kỳ hư hỏng nào trong quá trình vận chuyển. |
