Các ống tiết kiệm nồi hơi bền cho khí khói nhiệt độ cao
Nguồn gốc | Trương Gia Cảng Trung Quốc |
---|---|
Hàng hiệu | SANCO |
Chứng nhận | ISO9001 , ASME, TUV,EN |
Số mô hình | Bộ tiết kiệm nồi hơi |
Số lượng đặt hàng tối thiểu | 1 bộ |
Giá bán | Có thể đàm phán |
chi tiết đóng gói | Khung sắt Đóng gói tiêu chuẩn ASME |
Thời gian giao hàng | 30 |
Điều khoản thanh toán | L/C, T/T, Western Union |
Khả năng cung cấp | 1500 tấn / Tháng |

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xDầu | Than/Khí/Dầu, Nước nóng | Kích thước | tùy chỉnh |
---|---|---|---|
Thông số kỹ thuật | Kiểm tra ASME | Kích thước của ống | 38.1*3.2 |
Sơn | tùy chỉnh | Từ khóa | Bộ tiết kiệm nồi hơi |
Vật liệu | thép cacbon/thép không gỉ | Sử dụng | Nhà máy điện/Lò hơi CFB |
Làm nổi bật | Các ống tiết kiệm nồi hơi bền,Các ống tiết kiệm nồi hơi nhiệt độ cao,Các ống tiết kiệm khí đốt xăng |

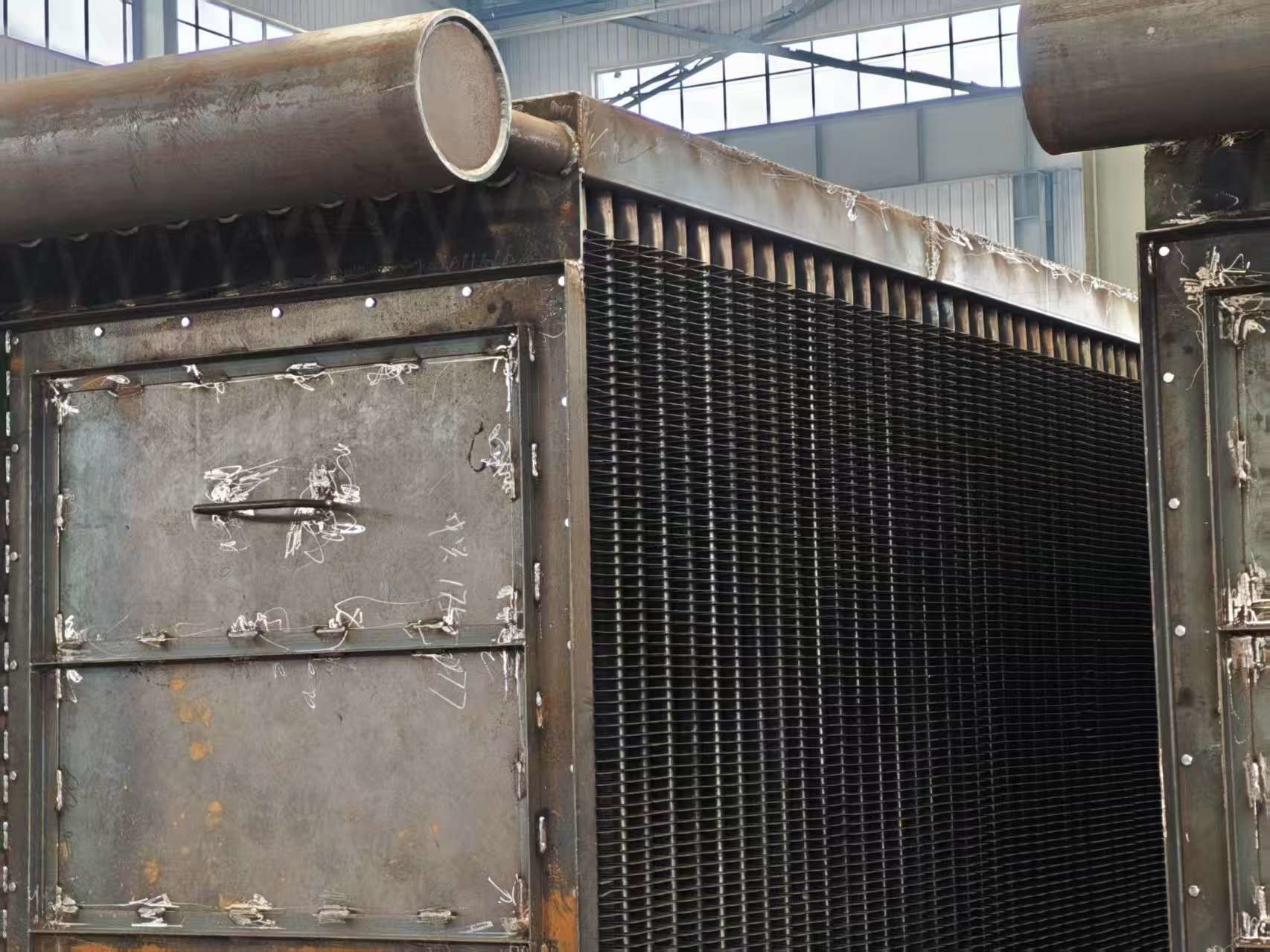

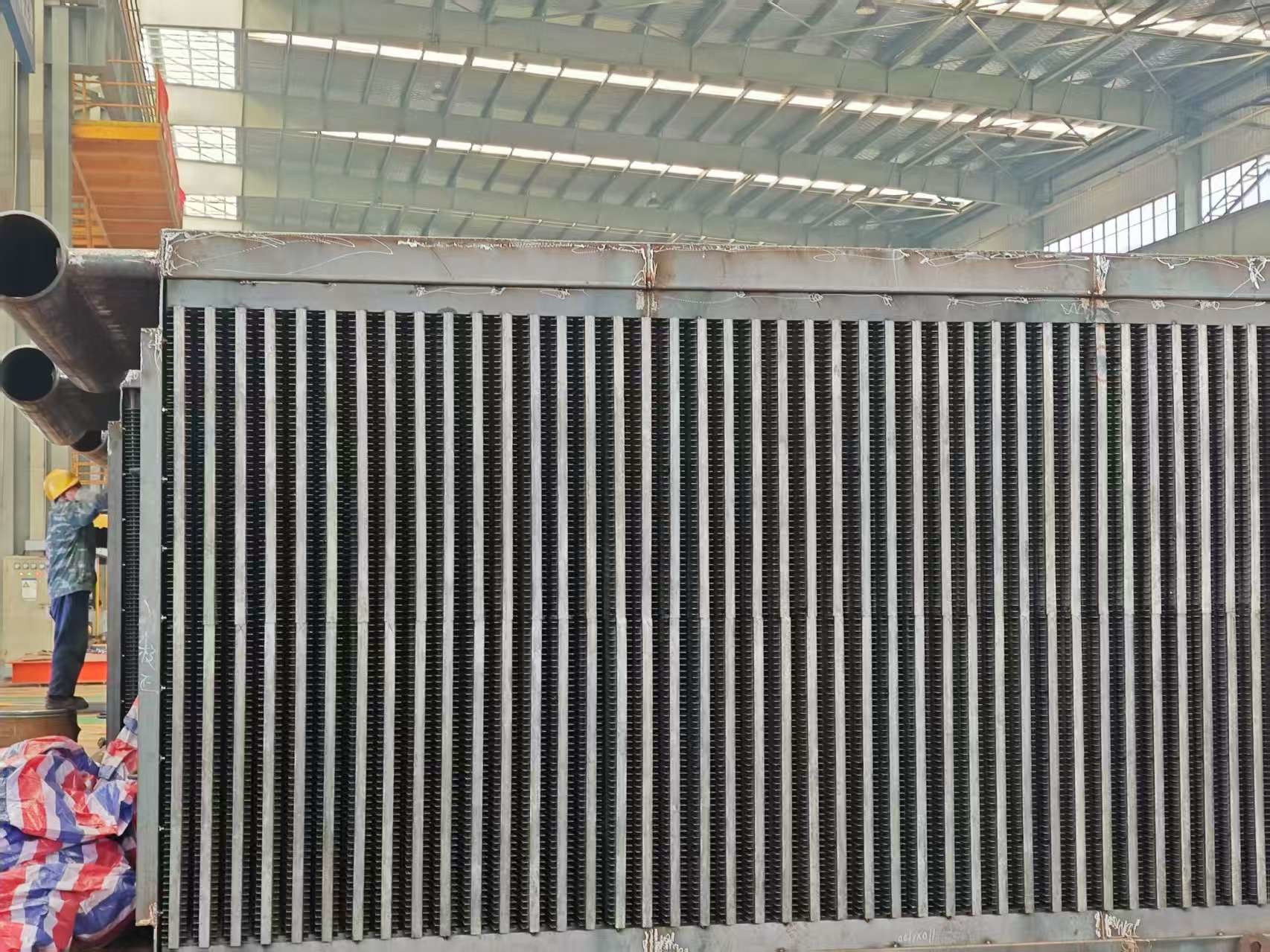

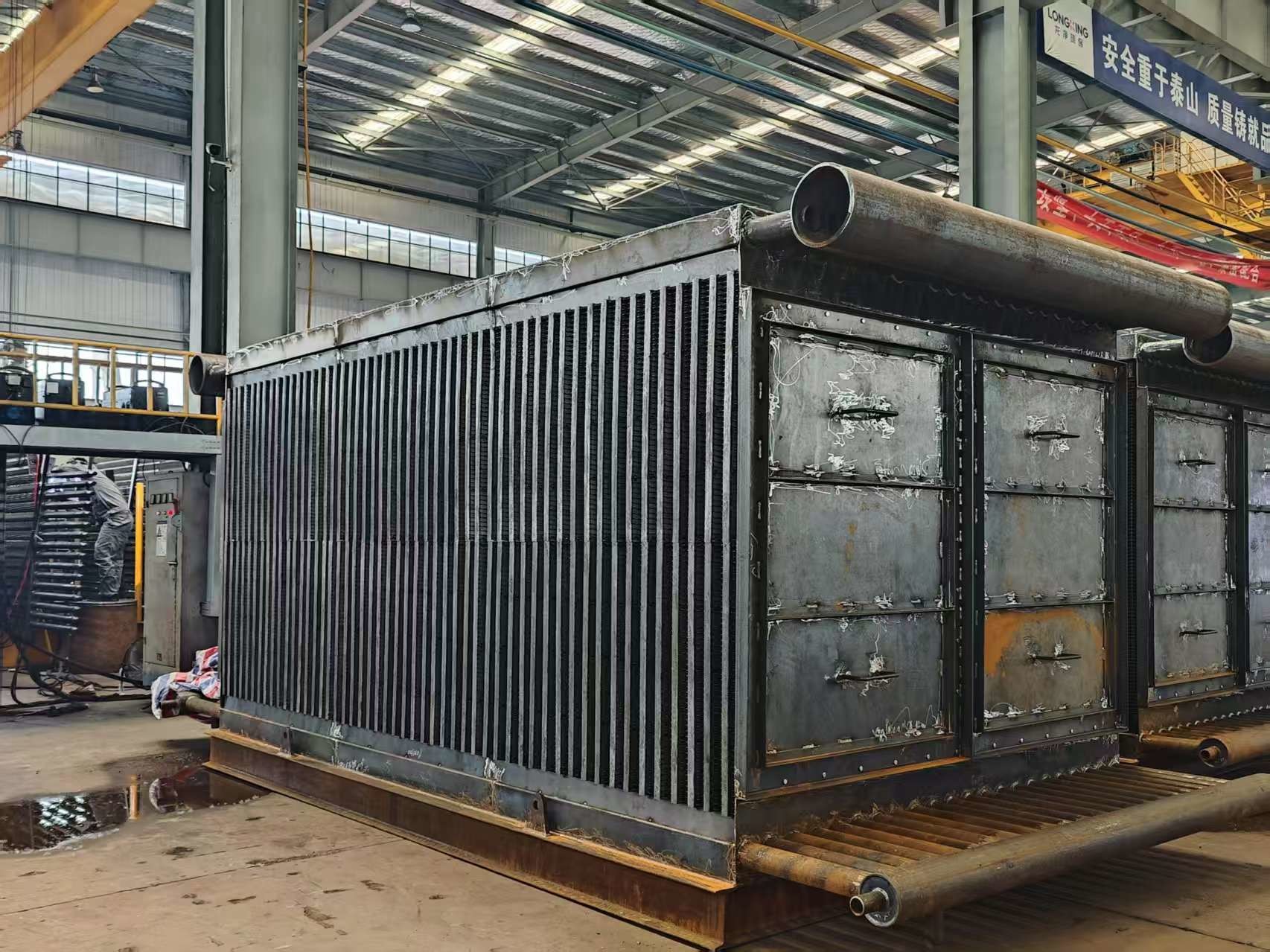

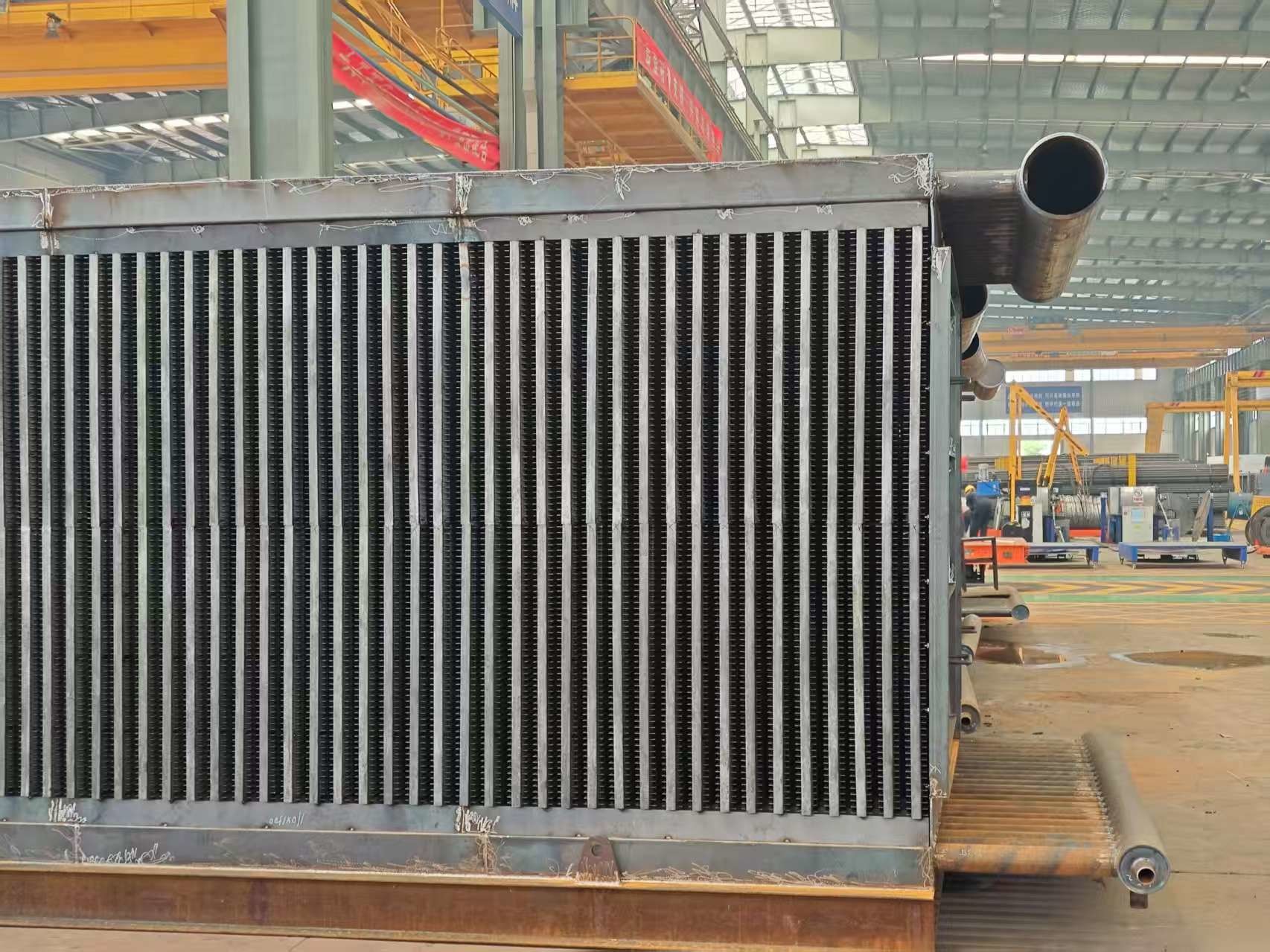

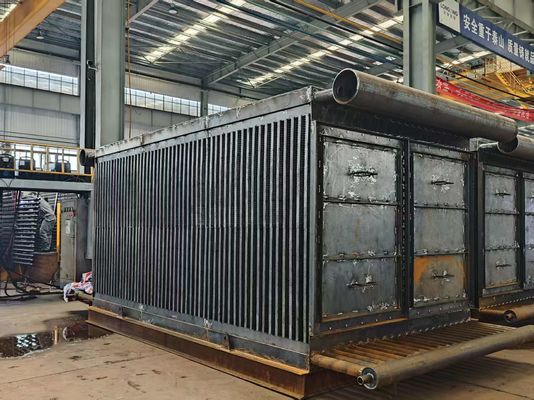

Ống tiết kiệm nhiệt nồi hơi bền cho khí thải nhiệt độ cao
Chức năng cốt lõi của bộ tiết kiệm nhiệt là gì?
Thu hồi nhiệt thải từ khí thải để làm nóng sơ bộ nước cấp, cải thiện hiệu quả từ 5-10%.
Mô tả sản phẩm
Bộ tiết kiệm nhiệt nồi hơi, là thiết bị trao đổi nhiệt dựa trên ống có cánh, dùng để làm nóng chất lỏng (thường là nước). Đáng chú ý, quá trình gia nhiệt thường dừng lại trước khi chất lỏng đạt đến điểm sôi. Khả năng sản xuất của chúng tôi bao gồm ba loại bộ tiết kiệm nhiệt nồi hơi khác biệt: bộ tiết kiệm nhiệt ống trần, bộ tiết kiệm nhiệt ống có cánh H và bộ tiết kiệm nhiệt ống có cánh xoắn. Bộ tiết kiệm nhiệt ống có cánh H, một thiết bị trao đổi nhiệt hiệu quả cao, được chế tạo từ các ống có cánh H.
Thông số kỹ thuật
Mô tả | Bộ tiết kiệm nhiệt nồi hơi |
Vật liệu | Thép hợp kim, Thép carbon, SA210C, SA213T22, v.v. |
Tiêu chuẩn vật liệu | ASTM, EN hoặc ISO, v.v. |
Kích thước | Tùy chỉnh |
Trọng lượng |
Tối thiểu: 10 tấn Tối đa: 1000 tấn |
Quá trình luyện kim: | EF+LF + VD |
Quy trình | Vật liệu → Phôi → Cán nóng/lạnh → Xử lý nhiệt (Chuẩn hóa + ủ) → Kiểm tra → Gia công thô → UT → Xử lý nhiệt lần 2 → Gia công hoàn thiện → Kiểm tra |
Tiêu chuẩn UT | ASTM A388 hoặc EN10228, v.v. |
Thông số kỹ thuật
Cấu trúc vật liệu
Gồm một loạt các ống cánh xoắn, các đầu vào và đầu ra, uốn cong, khung và các phụ kiện khác.
Sắp xếp cấu trúc
Sắp xếp theo hàng / so le.
Chức năng
(1) Tích hợp hệ thống & Hiệu ứng cộng hưởng nhiệt
Bộ tiết kiệm nhiệt hoạt động như một thành phần phụ trợ quan trọng trong hệ thống tạo hơi, hoạt động song song với nồi hơi. Sau khi thoát ra khỏi xi lanh động cơ thông qua van xả, khí thải nhiệt độ cao trước tiên được dẫn vào nồi hơi. Tại đây, chúng truyền năng lượng nhiệt cho nước, bắt đầu sản xuất hơi chính — một bước nền tảng trong quá trình chuyển đổi năng lượng.
(2) Thu hồi nhiệt dư
Sau khi đi qua nồi hơi, khí thải chảy vào bộ tiết kiệm nhiệt. Tận dụng các cơ chế trao đổi nhiệt tiên tiến, bộ tiết kiệm nhiệt thu giữ năng lượng nhiệt dư từ các loại khí này, làm nóng nước cấp trước khi nó đi vào nồi hơi. Việc sử dụng nhiệt hai giai đoạn này không chỉ nâng cao hiệu quả tạo hơi mà còn giảm nhu cầu năng lượng chính của nồi hơi, tối ưu hóa mức tiêu thụ nhiên liệu.
(3) Động lực tăng cường hiệu quả
Về cốt lõi, bộ tiết kiệm nhiệt hoạt động như một hệ thống thu hồi nhiệt thải, tái sử dụng năng lượng nhiệt mà nếu không sẽ bị mất vào môi trường. Bằng cách làm nóng sơ bộ nước cấp nồi hơi — chức năng chính của nó trong hầu hết các ứng dụng — bộ tiết kiệm nhiệt đạt được hai mục tiêu chính:
Loại
Bộ tiết kiệm nhiệt nồi hơi tiện ích
1 | HDB sản xuất bộ tiết kiệm nhiệt cho nồi hơi tiện ích, bao gồm nồi hơi đốt bằng than, gỗ, dầu hoặc các loại nhiên liệu rắn khác để sản xuất điện từ hơi áp suất cao của nồi hơi. |
2 | Những bộ tiết kiệm nhiệt này thường nằm ở đường đi phía sau của nồi hơi và được định hướng với các ống chạy theo chiều ngang. Nước cấp nồi hơi chạy qua các mạch tiết kiệm nhiệt theo hướng ngược lại với dòng khí (gọi là dòng chảy ngược). |
3 | Các ống trần thường được sử dụng để giảm thiểu sự bám bẩn của tro, nhưng một số nhà sản xuất thiết bị gốc (OEM) nồi hơi thiết kế bộ tiết kiệm nhiệt của họ với các ống có cánh, có thể là xoắn hoặc có cánh dài. |
4 | HDB có thể sản xuất các bộ phận tiết kiệm nhiệt với ống trần, ống có cánh xoắn hoặc ống có cánh dài và nếu bạn muốn, hãy thiết kế lại thiết bị của bạn thành một trong các loại ống khác. HDB cũng có thể chế tạo các đầu thay thế cho tất cả các bộ tiết kiệm nhiệt nồi hơi tiện ích. |
Bộ tiết kiệm nhiệt nồi hơi đóng gói
1 | HDB có khả năng sản xuất độc đáo mà các kỹ sư Optimus tận dụng tối đa khi thiết kế bộ tiết kiệm nhiệt và bộ quá nhiệt của nhà máy axit sulfuric. |
2 | Thông thường, điều này cho phép các thiết bị Optimus được cấu hình để có hiệu quả truyền nhiệt cao hơn, dẫn đến yêu cầu diện tích bề mặt giảm và do đó, một sản phẩm có giá thành thấp hơn. |
3 | HDB sử dụng các khả năng tại chỗ của mình để tạo cánh và uốn cong các ống, gia công và chế tạo các đầu, khoan các tấm ống, cắt và chuẩn bị tất cả các vật liệu vỏ và thực hiện tất cả các mối hàn phần áp suất và vỏ. |
4 | Điều này mang lại cho HDB nhiều quyền kiểm soát hơn đối với trình tự và lịch trình sản xuất, điều này đã giúp chúng tôi đạt được một kỷ lục đáng chú ý về hiệu suất giao hàng đúng hẹn. |
Tiêu chí sản xuất và nghiệm thu
· | JB/T6512 "nồi hơi với các điều kiện công nghệ sản xuất ống cánh xoắn hàn điện trở tần số cao" |
· | HG/T3181 "ống cánh xoắn hàn điện trở tần số cao" |
· | JB/T6511 "các điều kiện kỹ thuật thử nghiệm ống cánh xoắn." |
· | JB1611 "các điều kiện lắp ráp hộp ống nồi hơi" |
· | JB/T1612 "các điều kiện sản xuất áp suất nồi hơi." |
· | JB16I3 "các điều kiện hàn các bộ phận chịu áp lực của nồi hơi." |
*Lưu ý: HD BOILER có thể đặt hàng loại bộ tiết kiệm nhiệt đặc biệt theo yêu cầu của khách hàng.
Bộ tiết kiệm nhiệt HRSG
1 | Bộ tiết kiệm nhiệt cho các mô-đun HRSG ngày nay được cấu hình với các ống cánh được treo theo chiều dọc. HDB đã chế tạo các cuộn dây tiết kiệm nhiệt cho hầu hết tất cả các công ty OEM HRSG và hiểu các tính năng độc đáo của từng loại. |
2 | Trong nhiều trường hợp, các tiện ích mong muốn nâng cấp bộ tiết kiệm nhiệt của họ từ thép carbon thông thường sang vật liệu hợp kim để giúp chống lại sự ăn mòn do dòng chảy tăng tốc (FAC) bên trong các đầu và uốn ống. |
3 | HDB là một cửa hàng duy nhất để chế tạo bộ tiết kiệm nhiệt vì chúng tôi chuẩn bị tất cả các vật liệu và thực hiện tất cả các mối hàn phần áp suất và gắn kết, từ việc tạo cánh cho các ống cánh, chế tạo các đầu và lắp ráp bó cuộn. |
Bộ trao đổi nhiệt bên trong
1. Quá trình làm lạnh có thể cũng được tạo ra bằng cách làm quá nhiệt khí thoát ra khỏi bộ bay hơi và đi đến máy nén khí.
2. Các hệ thống này rút nhiệt từ đường chất lỏng nhưng làm nóng phần hút của máy nén khí.
3. Đây là một giải pháp rất phổ biến để đảm bảo rằng khí đến máy nén và chất lỏng đến van.
4. Nó cũng cho phép sử dụng bộ trao đổi nhiệt tối đa vì nó giảm thiểu phần bộ trao đổi nhiệt được sử dụng để thay đổi nhiệt độ của chất lỏng và tối đa hóa thể tích trong đó chất làm lạnh thay đổi pha.
